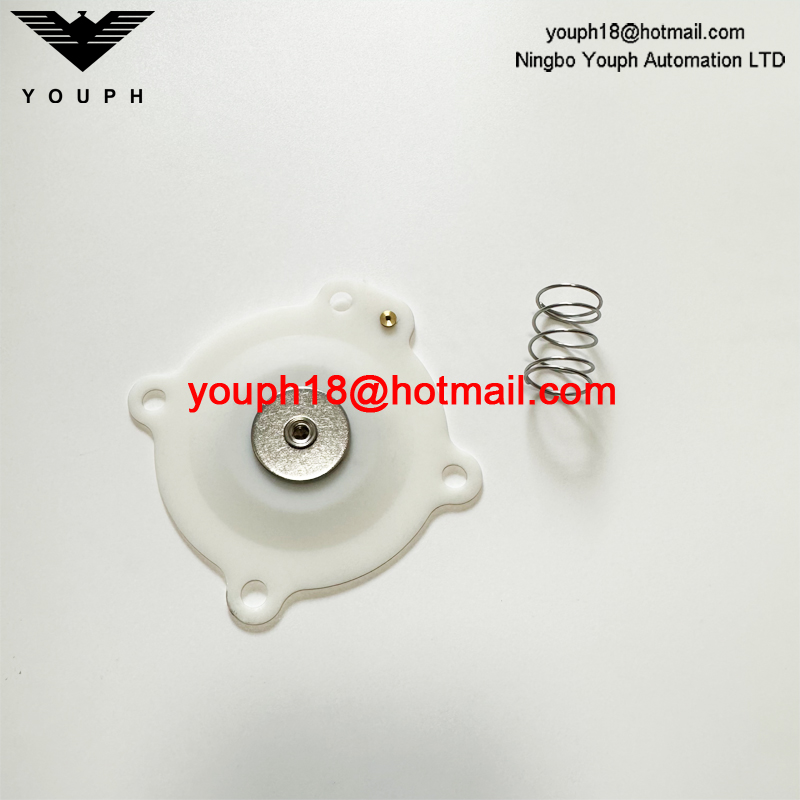

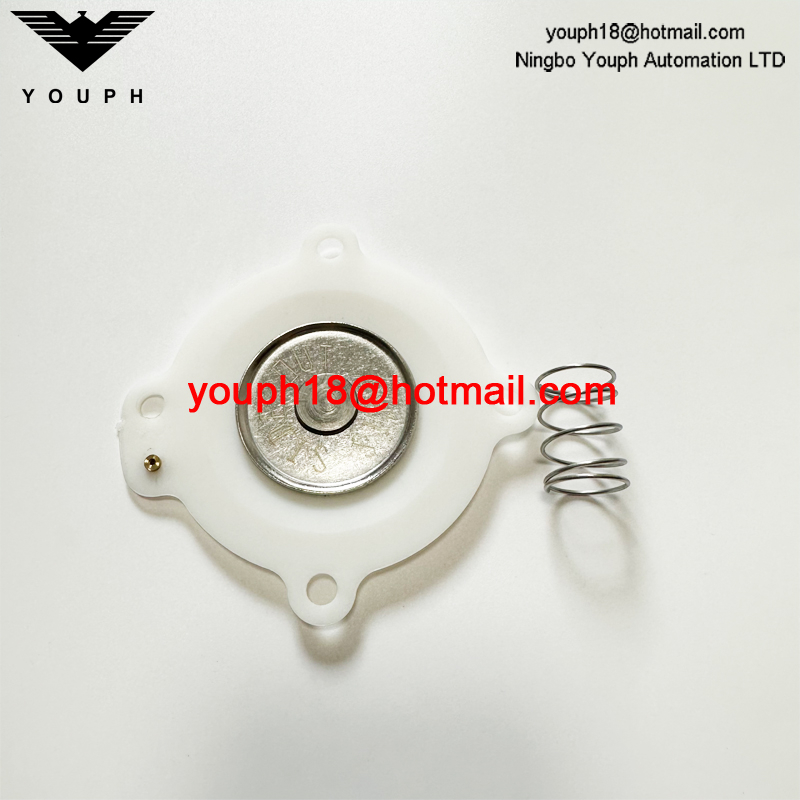

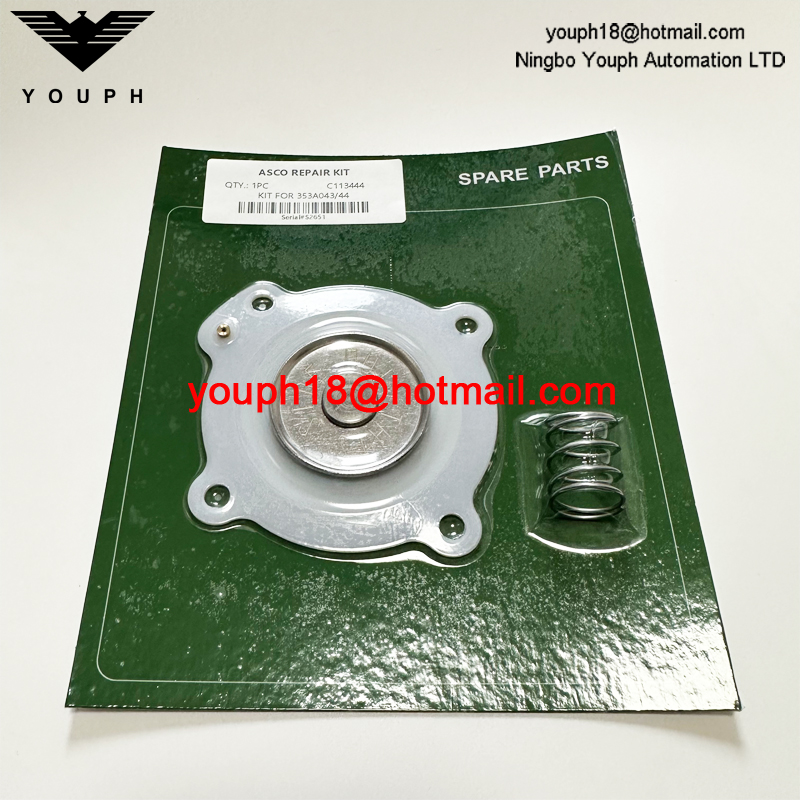

ASCO C113444 SCG353A043 SCG353A044 1 'Kit de réparation de diaphragme de soupape à jet d'impulsion

ASCO C113444 SCG353A043 SCG353A044 1 'Kit de réparation de diaphragme de soupape à jet d'impulsion

CARACTÉRISTIQUES

1. Les vannes à diaphragme d'impulsion sont spécialement conçues pour les applications de service de collecteur de poussière, combinant un débit élevé, une longue durée de vie et une ouverture et une fermeture extrêmement rapides pour produire des opérations fiables et économiques

2. Le flux élevé, les corps de type angle, la construction sans ressort, en combinaison avec les assemblages spéciaux de diaphragme, donnent les caractéristiques de fonctionnement uniques requises pour les applications de service de collecteur de poussière

3. La conception avec des raccords de compression intégrale facilitera l'installation car il n'y a pas besoin de file

tuyauterie

4. Les silencieux intégrés garantissent un fonctionnement sans bruit et évitez les particules étrangères entrant dans la valve

5. Les opérateurs intégraux sont fournis avec des bobines de classe F moulées époxy. Divers solénoïdes d'étanchéité et d'explosion en option pour une utilisation dans des atmosphères potentiellement expliqués (gaz et poussière) selon la directive Atex 94/9 / EC peuvent être montées sur la même vanne de base (voir page 45 jusqu'à 52)

6. Les composants ASCO / Joucomatics satisfont toutes les directives EC pertinentes

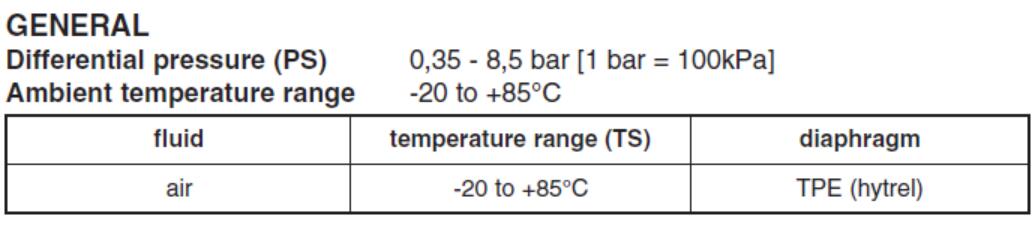

GÉNÉRAL

CONSTRUCTION

Corps: aluminium

Tube de noyau: acier inoxydable

Noyau et bouchon: acier inoxydable

Core Spring: acier inoxydable

Sceaux et disque: NBR (nitrile / buna-n)

Diaphragme: TPE (Hytrel)

Bobine d'ombrage: cuivre

Classe d'isolation de la bobine: F

Connecteur: Spade Plug (Cable Ø 6 - 10 mm)

Spécification du connecteur: ISO 4400

Sécurité électrique: CEI 335

Options

1. Boîtier étanche avec bobine de borne à vis intégrée selon la classe de protection IP67, CEE 10

2. Solénoïdes à l'épreuve des explosions pour les emplacements dangereux selon 'Atex ' et normes nationales

3. Solénoïdes à l'épreuve des explosions et étanches selon les normes 'NEMA '

4. Conformité aux normes 'ul '

5. Branchez avec une indication visuelle et / ou une suppression de tension de pointe

6. Timer électronique

7. Les vannes peuvent également être fournies en diaphragme FPM (fluorelastomère / viton) et sceaux. Utilisez la lettre de suffixe en option appropriée pour l'identification

Installation

1. Les vannes peuvent être montées dans n'importe quelle position sans affecter l'opération

2. L'identifiant de connexion du tuyau est: g = g (ISO 228/1) ou ajustement de compression

3. Pour les types d'ajustement de compression, l'étanchéité est obtenue par le joint comprimé sur le tube de soufflage

4. L'utilisation des joints en caoutchouc comme éléments d'étanchéité permettra un léger désalignement dans la tuyauterie lors de l'utilisation de raccords de compression

5. D'autres fils de tuyau sont disponibles sur demande

6. Les instructions d'installation / maintenance sont incluses avec chaque vanne

7. Le kit de pièces de rechange et les bobines de remplacement sont disponibles

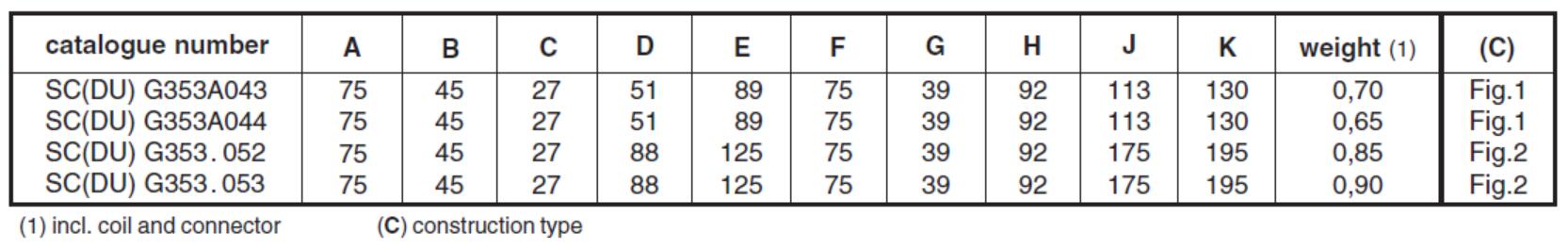

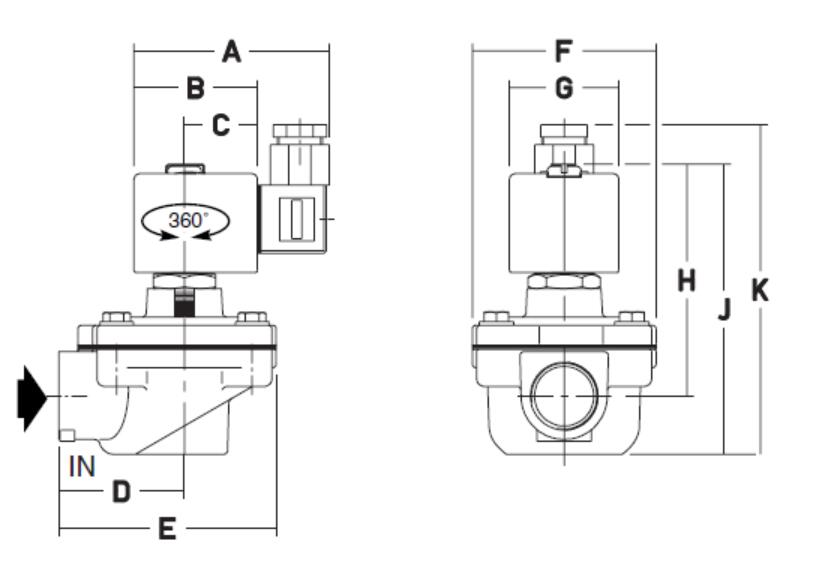

Dessin
