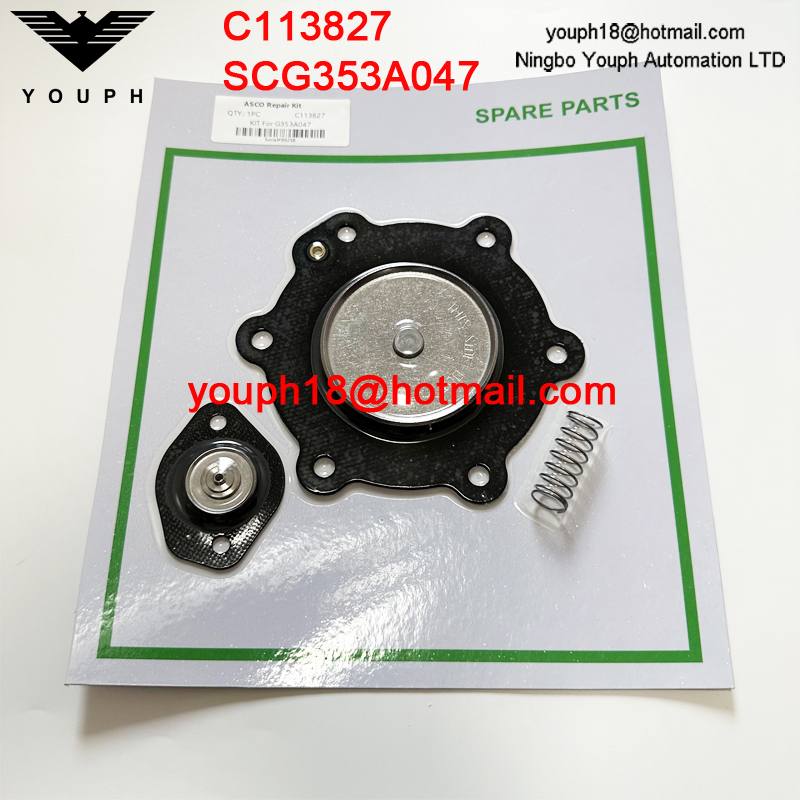

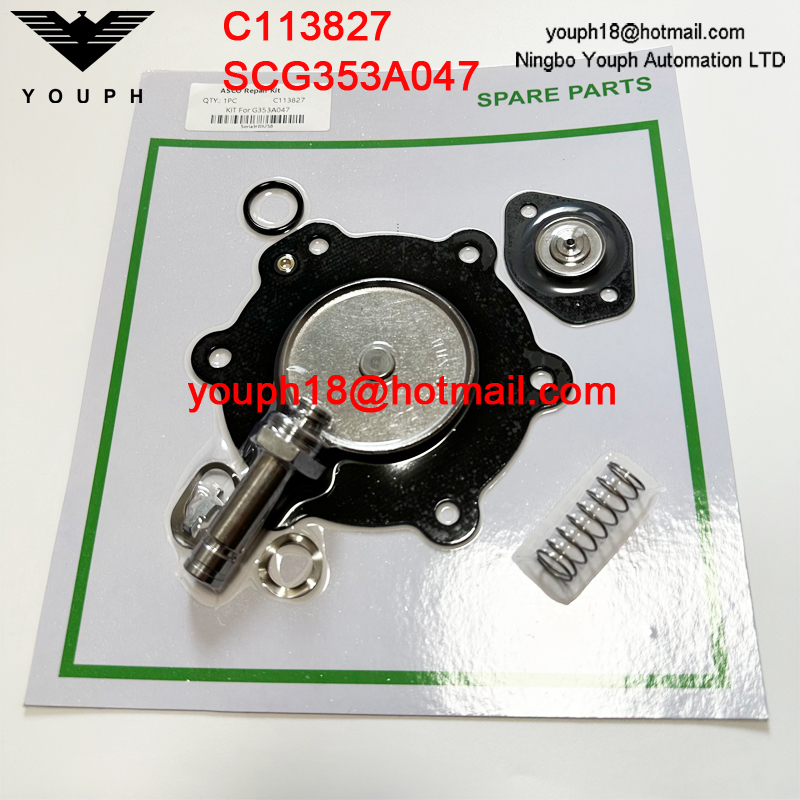

ASCO C113827 SCG353A047 1-1 / 2 'Vannes d'impulsion Kit de réparation de diaphragme en nitrile

ASCO C113827 SCG353A047 1-1 / 2 'Vannes d'impulsion Kit de réparation de diaphragme en nitrile

CARACTÉRISTIQUES

1. Les vannes à diaphragme d'impulsion sont spécialement conçues pour les applications de service de collecteur de poussière, combinant un débit élevé, une longue durée de vie et une ouverture et une fermeture extrêmement rapides pour produire des opérations fiables et économiques

2. Les corps à haut débit, de type d'angle en combinaison avec les assemblages spéciaux de diaphragme principaux donnent les caractéristiques de fonctionnement uniques requises pour les applications de service de collecteur de poussière

3. La conception avec des fttings de compression intégrale facilitera l'installation car il n'y a pas besoin de tuyauterie filetée

4. Les diaphragmes de haute qualité sont renforcés et se sont résistants pour garantir une longue durée de vie, même dans des conditions difficiles

5. Les vannes à pilotes intégrales satisfont toutes les directives CE pertinentes

CONSTRUCTION

Corps: aluminium

Tube de noyau: acier inoxydable

Noyau et bouchon: acier inoxydable

Core Spring: acier inoxydable

Sceaux et disque: NBR (nitrile / buna-n)

Diaphragme: nitrile

Bobine d'ombrage: cuivre

Classe d'isolation de la bobine: F

Connecteur: Spade Plug (Cable Ø 6 - 10 mm)

Spécification du connecteur: ISO 4400

Sécurité électrique: CEI 335

Options

1. Boîtier étanche avec bobine de borne à vis intégrée selon la classe de protection IP67, CEE 10

2. Solénoïdes à l'épreuve des explosions pour les emplacements dangereux selon 'Atex ' et normes nationales

3. Solénoïdes à l'épreuve des explosions et étanches selon les normes 'NEMA '

4. Conformité aux normes 'ul '

5. Branchez avec une indication visuelle et / ou une suppression de tension de pointe

6. Timer électronique

7. Les vannes peuvent également être fournies en diaphragme FPM (fluorelastomère / viton) et sceaux. Utilisez la lettre de suffixe en option appropriée pour l'identification

Installation

1. Les vannes peuvent être montées dans n'importe quelle position sans affecter l'opération

2. L'identifiant de connexion du tuyau est: g = g (ISO 228/1) ou ajustement de compression

3. Pour les types d'ajustement de compression, l'étanchéité est obtenue par le joint comprimé sur le tube de soufflage

4. L'utilisation des joints en caoutchouc comme éléments d'étanchéité permettra un léger désalignement dans la tuyauterie lors de l'utilisation de raccords de compression

5. D'autres fils de tuyau sont disponibles sur demande

6. Les instructions d'installation / maintenance sont incluses avec chaque vanne

7. Le kit de pièces de rechange et les bobines de remplacement sont disponibles

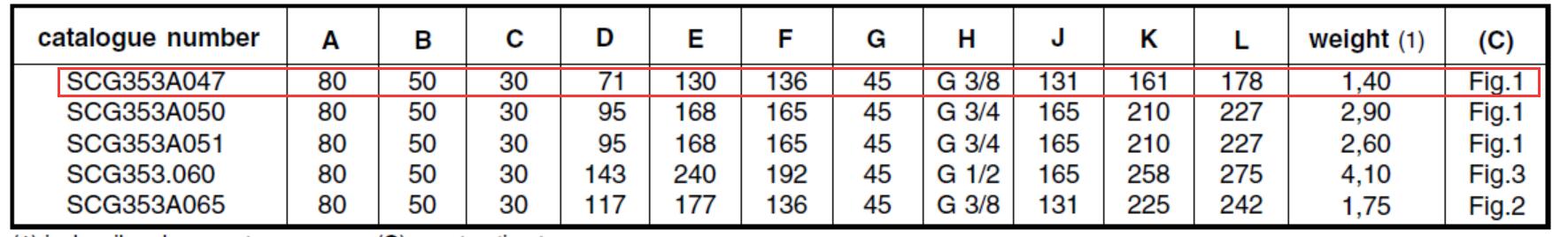

Dessin
