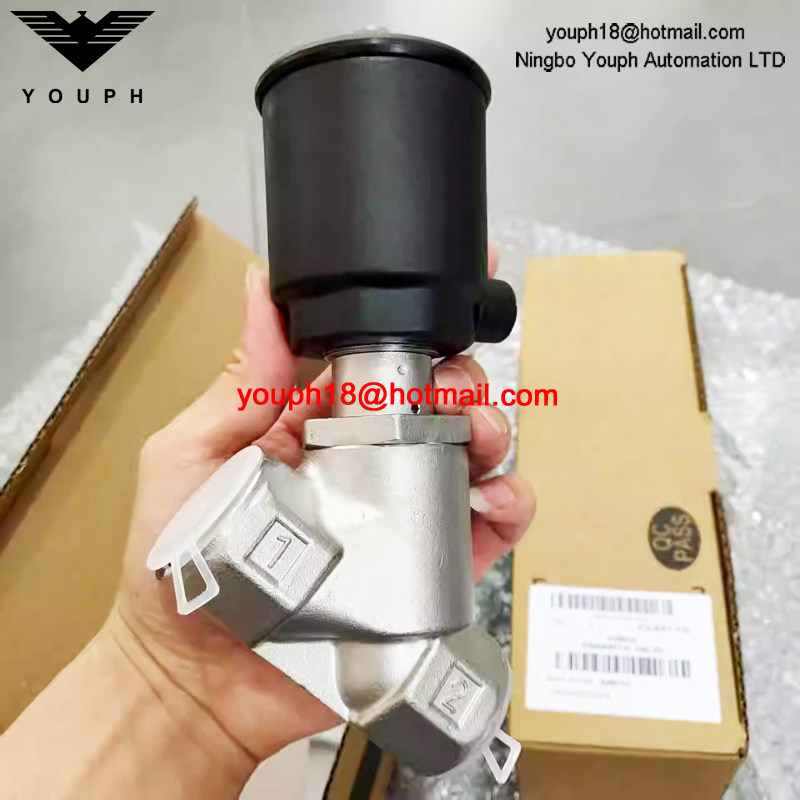

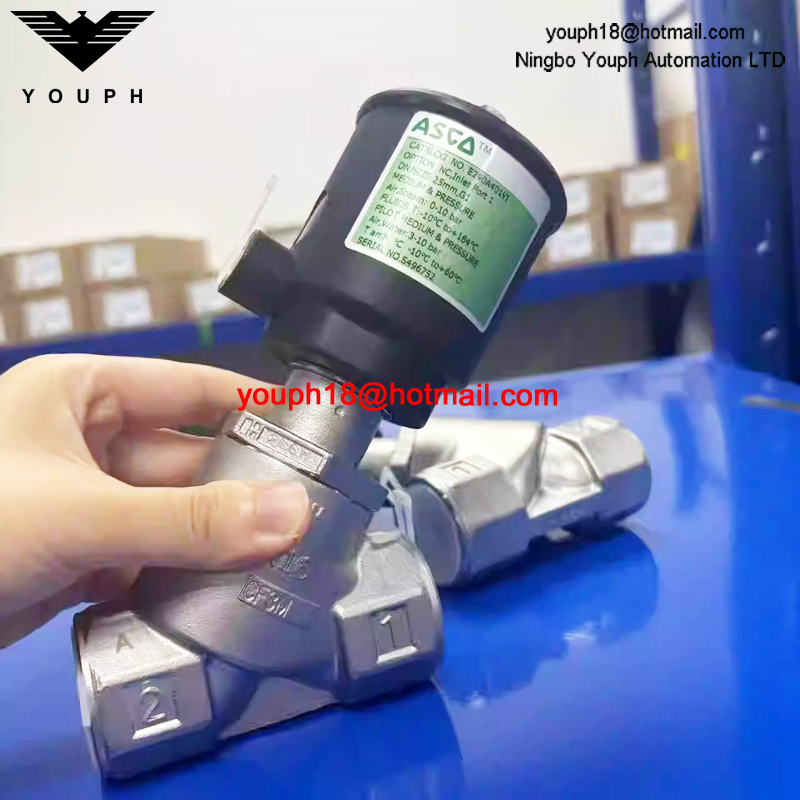

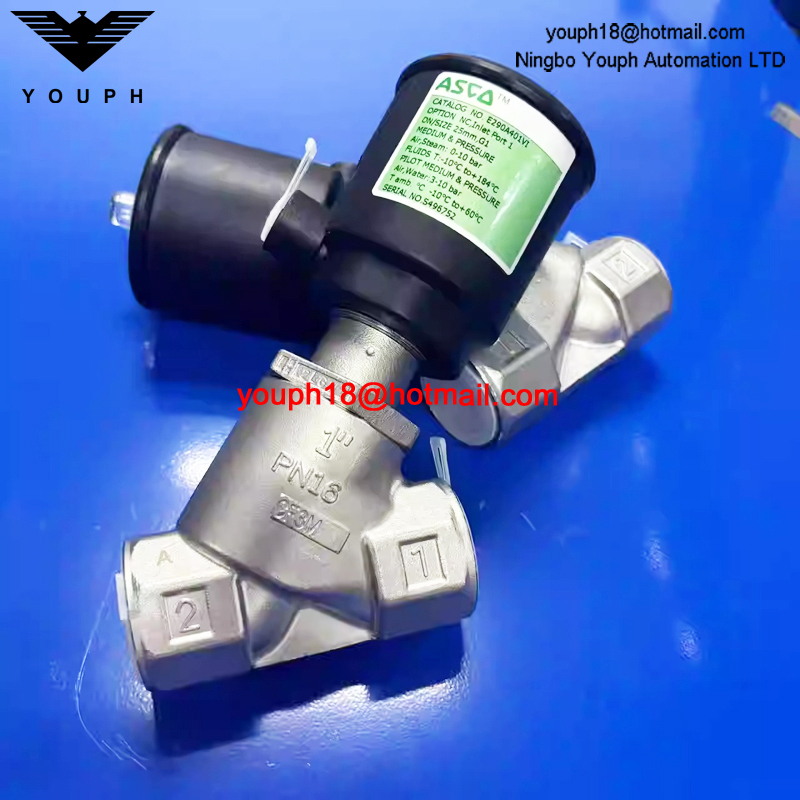

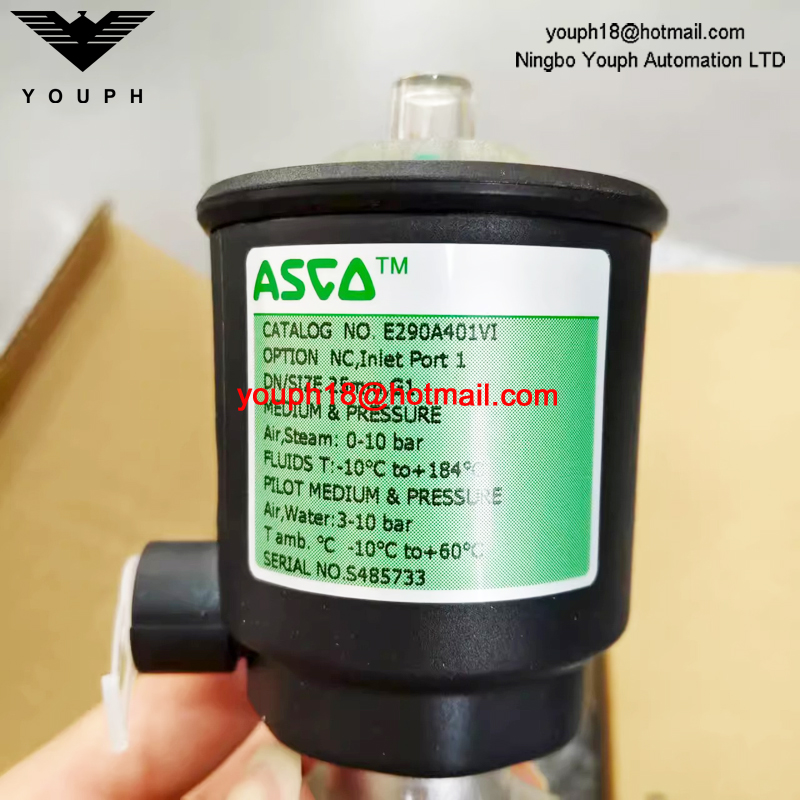

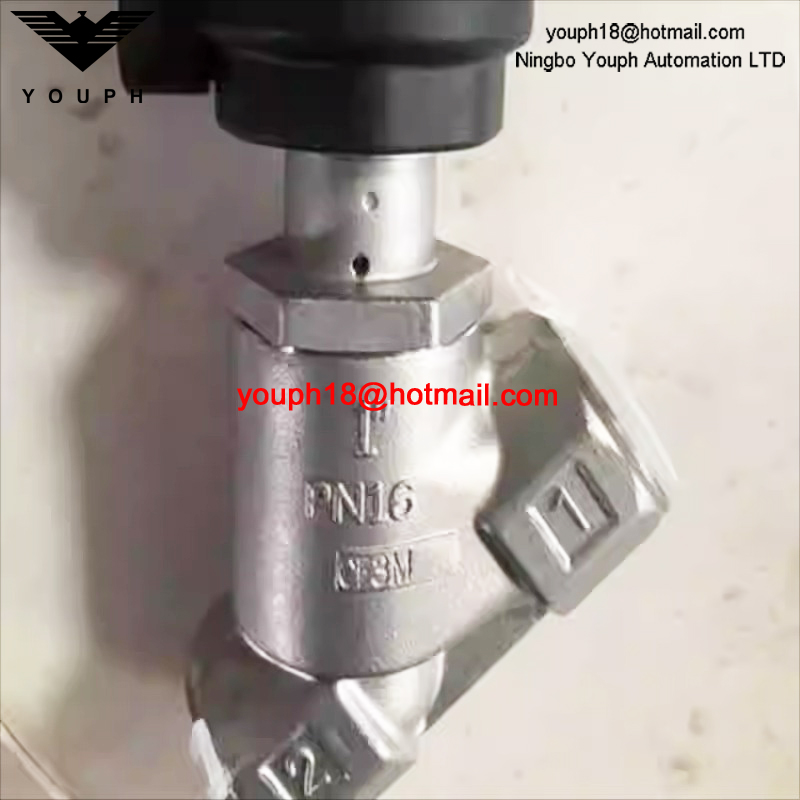

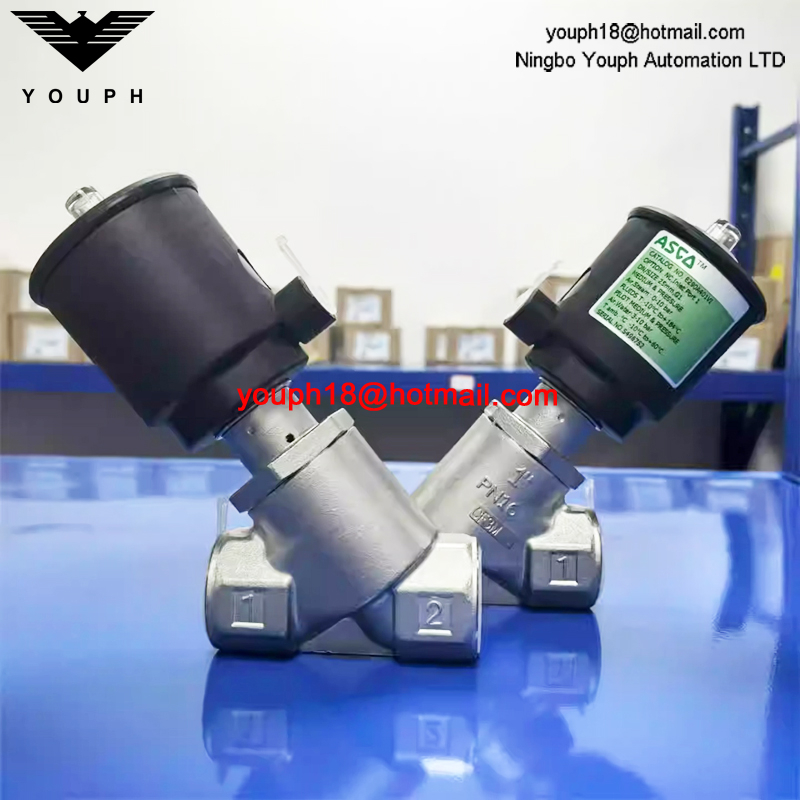

ASCO EMERSON E290A401 E290A401VI soupape de siège d'angle d'air en acier inoxydable haute température

ASCO EMERSON E290A401 E290A401VI soupape de siège d'angle d'air en acier inoxydable haute température

CARACTÉRISTIQUES

1. Flux élevé en raison de la conception de siège inclinée

2. Conception anti-Waterhammer (entrée de fluide sous le disque)

3. Les vannes satisfont à la directive sur les équipements sous pression 2014/68/UE, catégorie 1 (DN > 25) ou article 4.3 (DN ≤ 25).

5. Boîte de rembourrage sans performance et sans maintenance

6. Les vannes conformes à la norme IEC 61508 (version route 2H 2010) certifiées avec des niveaux d'intégrité : SIL 2 pour HFT = 0

7.  Fonctionnement sous vide jusqu'à 10-2 mbar4. Large gamme d'opérateurs à piston (32 - 50- 63 - 90 -125 mm de diamètre) rotatifs à 360°, pour des performances maximales à différentes pressions de pilotage minimales

Spécification

Options et accessoires

1. Boîte de signalisation ou unité de signalisation compacte

2.  Plaque d'adaptation pour pilote de montage sur patin NAMUR (opérateurs 63-90-125 mm uniquement)

3. Dispositif de sécurité manuel

4.  Applications sous vide jusqu'à 1,33 10-3 mbar

5. Versions ATEX 2014/34/EU pour atmosphères potentiellement explosives (www.asco.com)

6. Service d'oxygène (sauf DN 65), pression limitée à 15 barres, température limitée à + 60 ° C

7. Traitement de passivation NET-INOX sur corps de vanne en inox

8. Indicateur de position optique sur opérateurs 32-50 mm, fonction NC

9. Limiteur de course pour l'ouverture

10. D'autres connexions de tuyaux sont disponibles sur demande

GÉNÉRAL

1. Pression maximale admissible :  16 bars

2. Plage de température ambiante : -10°C à +60°C

3. Max. pression de pilotage : 10 bar

4. Fluide de pilotage : Air ou eau filtré (1)

5. Température du fluide pilote : -10°C à +60°C

6. Viscosité maximale : 600 cSt (mm2/s)

INSTALLATION

1. Les vannes peuvent être montées dans n'importe quelle position sans affecter l'opération

2. Compatible avec les huiles ASTM 1, 2 et 3

3. Vérifiez la plage de température du corps de soupape et des vannes pilotes de solénoïde pour l'adéquation. Pour une probabilité d'échec, contactez-nous

4. Les connexions du tuyau (G *) ont un fil de combinaison standard selon ISO 228/1 et ISO 7/1

5. Les instructions d'installation / de maintenance sont incluses avec chaque vanne

Dimension
