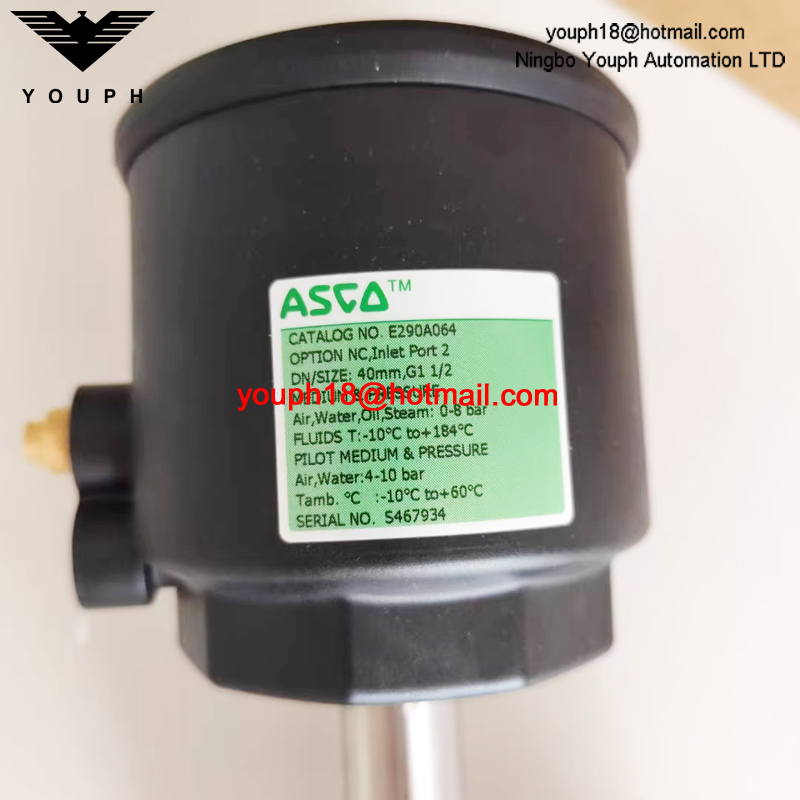

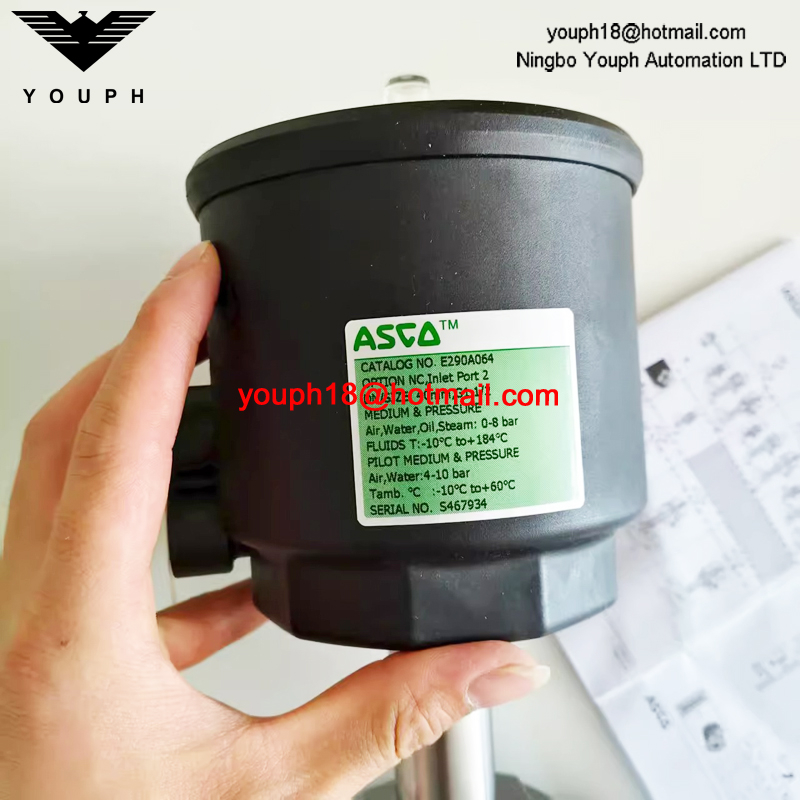

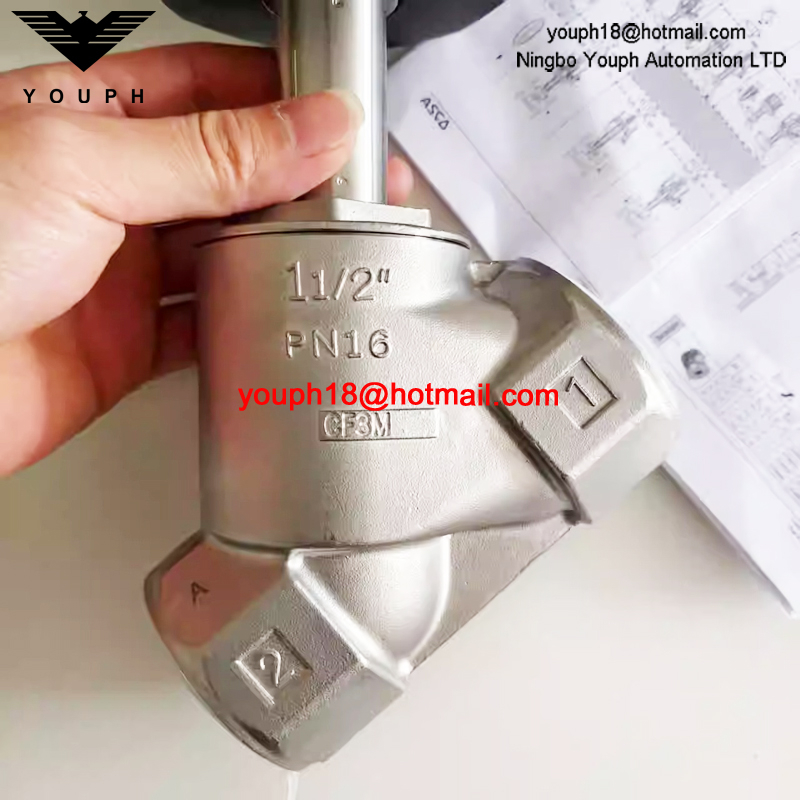

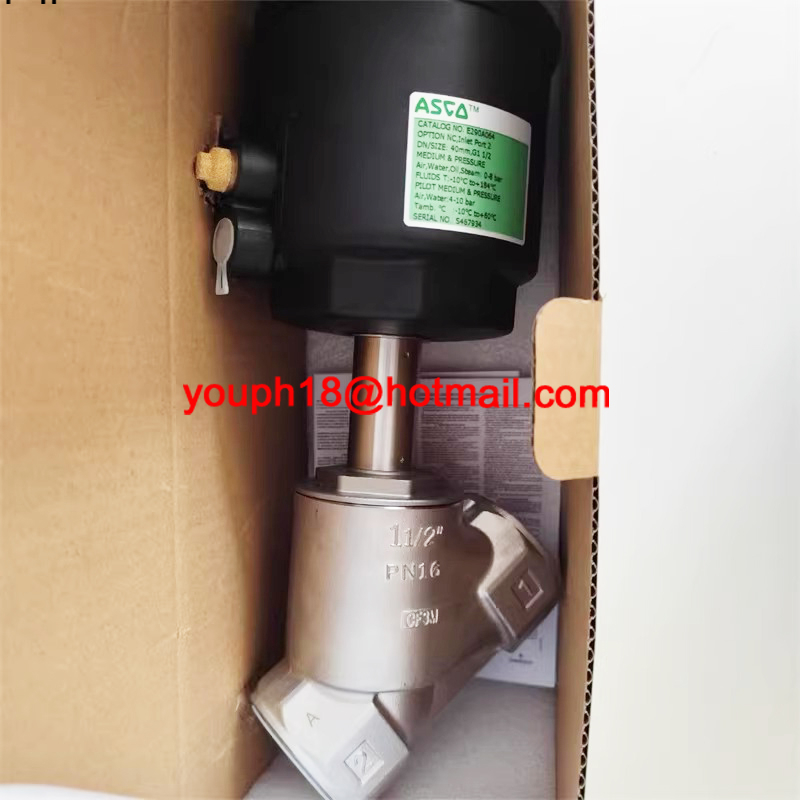

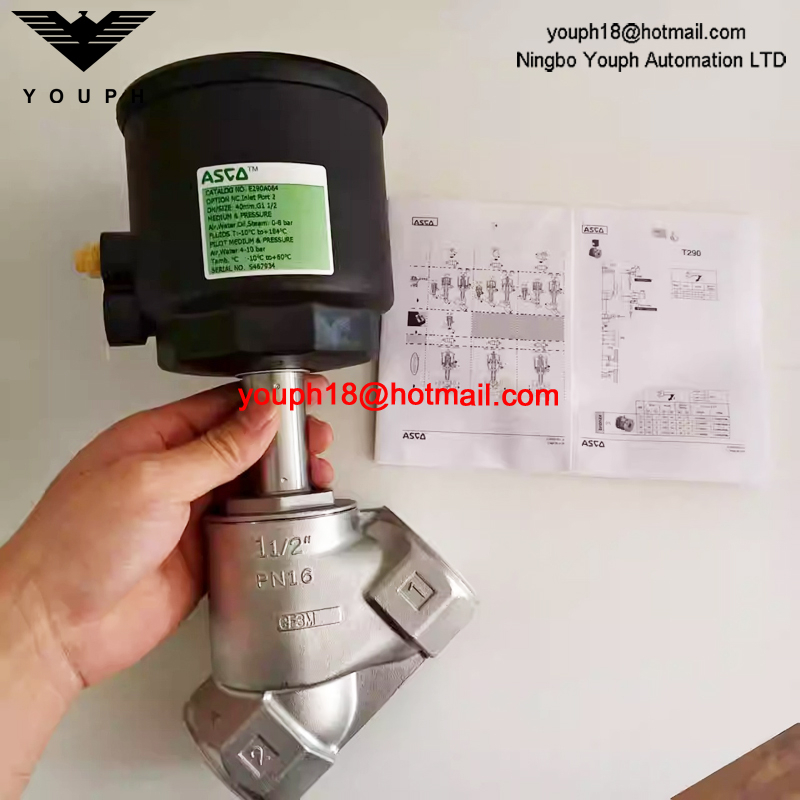

EMERSON ASCO E290A064 40 mm 1-1/2 VALVE à siège angulaire à commande par pression en acier inoxydable AISI 316L

ASCO E290A064 VALVE à siège angulaire à commande par pression en acier inoxydable 1-1/2 40 mm AISI 316L

CARACTÉRISTIQUES

1. Flux élevé en raison de la conception de siège inclinée

2. Conception anti-Waterhammer (entrée de fluide sous le disque)

3. Fonctionnement de l'aspirateur jusqu'à 10-2 Mbar

4. large gamme d'opérateurs de type piston (32 - 50-63 - 90 à125 mm de diamètre) Rotation à 360 °, pour des performances maximales à différentes pressions pilotes minimales

5. Boîte de rembourrage sans performance et sans maintenance

6. Les vannes satisfont à la directive de l'équipement de pression 2014/68 / UE, catégorie 1 (DN> 25) ou article 4.3 (DN ≤ 25)

7. Les vannes conformes à la norme CEI 61508 (version de la route 2H 2010) certifiée avec des niveaux d'intégrité: SIL 2 pour HFT = 0

GÉNÉRAL

Pression maximale autorisée:  16 bar

Plage de température ambiante: -10 ° C à + 60 ° C

Viscosité maximale: 600 CST (mm2 / s)

Fluide pilote: air filtré ou eau (1)

Max. Pression pilote: 10 bar

Température du fluide pilote: -10 ° C à + 60 ° C

Spécification

Options et accessoires

1. Boîte de signalisation ou unité de signalisation compacte

2. Limiter de trait pour l'ouverture

3. Dispositif de sécurité manuel

4. Indicateur de position optique sur les opérateurs de 32 à 50 mm, fonction NC

5. Plaque d'adaptateur pour Namur Pad Mountting Pilot (63-90-125 mm Opérateurs uniquement)

6. Service d'oxygène (sauf DN 65), pression limitée à 15 barres, température limitée à + 60 ° C

7. Applications sous vide jusqu'à 1 33 10-3 Mbar

8. Traitement de passivation net-inox sur une valve corporelle en acier inoxydable

9. ATEX 2014/34 / UE Versions pour des atmosphères potentiellement explosives (www.asco.com)

10. D'autres connexions de tuyaux sont disponibles sur demande

INSTALLATION

1. Les vannes peuvent être montées dans n'importe quelle position sans affecter l'opération

2. Compatible avec les huiles ASTM 1, 2 et 3

3. Vérifiez la plage de température du corps de soupape et des vannes pilotes de solénoïde pour l'adéquation. Pour une probabilité d'échec, contactez-nous

4. Les connexions du tuyau (G *) ont un fil de combinaison standard selon ISO 228/1 et ISO 7/1

5. Les instructions d'installation / de maintenance sont incluses avec chaque vanne

Dimension

E290A792 Valve de siège d'angle opéré de pression.pdf
