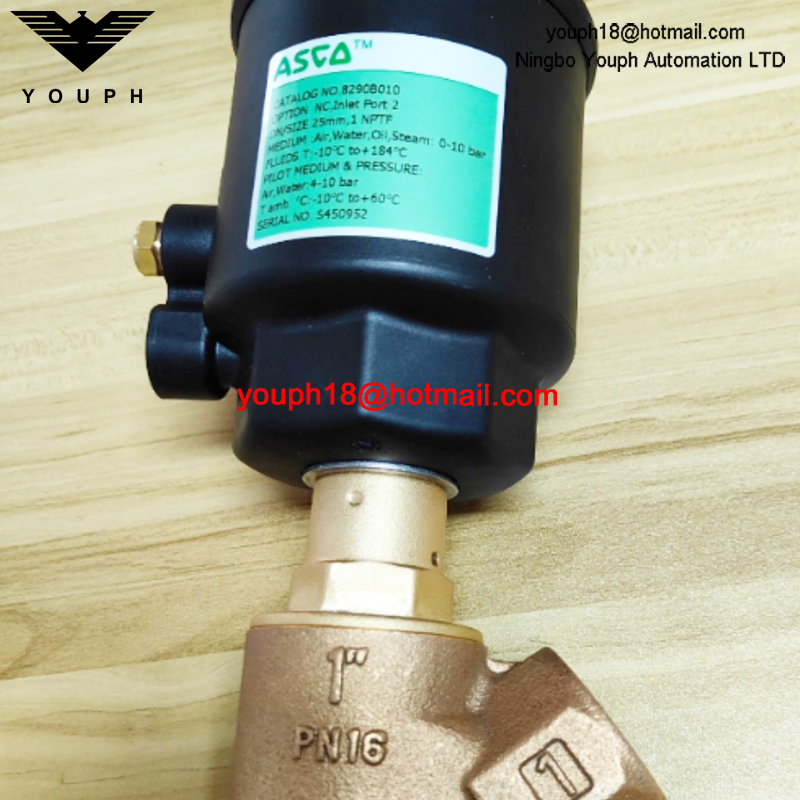

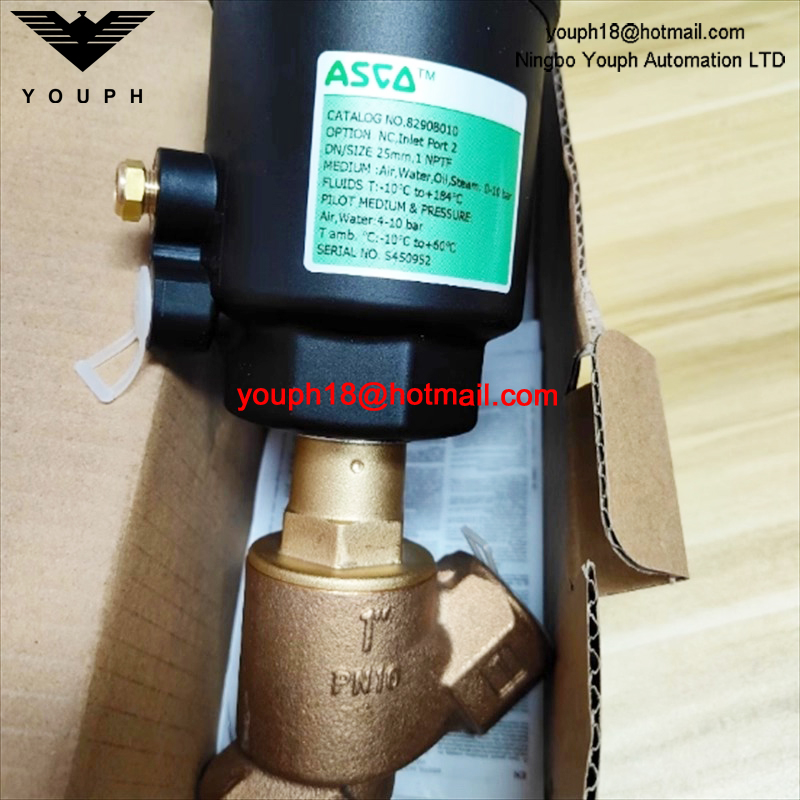

EMERSON ASCO E290B010 E290B011 G1 'DN25mm vanne à siège angulaire en Bronze normalement fermée

EMERSON ASCO E290B010 E290B011 G1 'DN25mm vanne à siège angulaire en Bronze normalement fermée

Options et accessoires

1. Boîte de signalisation ou unité de signalisation compacte

2. Plaque d'adaptation pour pilote de montage sur patin NAMUR (opérateurs 63-90-125 mm uniquement)

3. Dispositif de sécurité manuel

4. Applications sous vide jusqu'à 1,33 10-3 mbar

5. Versions ATEX 2014/34/EU pour atmosphères potentiellement explosives (www.asco.com)

6. Service d'oxygène (sauf DN 65), pression limitée à 15 barres, température limitée à + 60 ° C

7. Traitement de passivation NET-INOX sur corps de vanne en inox

8. Indicateur de position optique sur opérateurs 32-50 mm, fonction NC

9. Limiteur de course pour l'ouverture

10. D'autres connexions de tuyaux sont disponibles sur demande

GÉNÉRAL

1. Pression maximale admissible :  16 bars

2. Plage de température ambiante : -10°C à +60°C

3. Max. pression de pilotage : 10 bar

4. Fluide de pilotage : Air ou eau filtré (1)

5. Température du fluide pilote : -10°C à +60°C

6. Viscosité maximale : 600 cSt (mm2/s)

CARACTÉRISTIQUES

1. Flux élevé en raison de la conception de siège inclinée

2. Conception anti-Waterhammer (entrée de fluide sous le disque)

3. Les vannes satisfont à la directive sur les équipements sous pression 2014/68/UE, catégorie 1 (DN > 25) ou article 4.3 (DN ≤ 25).

5. Boîte de rembourrage sans performance et sans maintenance

6. Les vannes conformes à la norme IEC 61508 (version route 2H 2010) certifiées avec des niveaux d'intégrité : SIL 2 pour HFT = 0

7. Fonctionnement sous vide jusqu'à 10-2 mbar4. Large gamme d'opérateurs à piston (32 - 50- 63 - 90 -125 mm de diamètre) rotatifs à 360°, pour des performances maximales à différentes pressions de pilotage minimales

INSTALLATION

1. Les vannes peuvent être montées dans n'importe quelle position sans affecter l'opération

2. Compatible avec les huiles ASTM 1, 2 et 3

3. Vérifiez la plage de température du corps de soupape et des vannes pilotes de solénoïde pour l'adéquation. Pour une probabilité d'échec, contactez-nous

4. Les connexions du tuyau (G *) ont un fil de combinaison standard selon ISO 228/1 et ISO 7/1

5. Les instructions d'installation / de maintenance sont incluses avec chaque vanne

Spécification

Dimension

E290A792 Valve de siège d'angle opéré de pression.pdf
