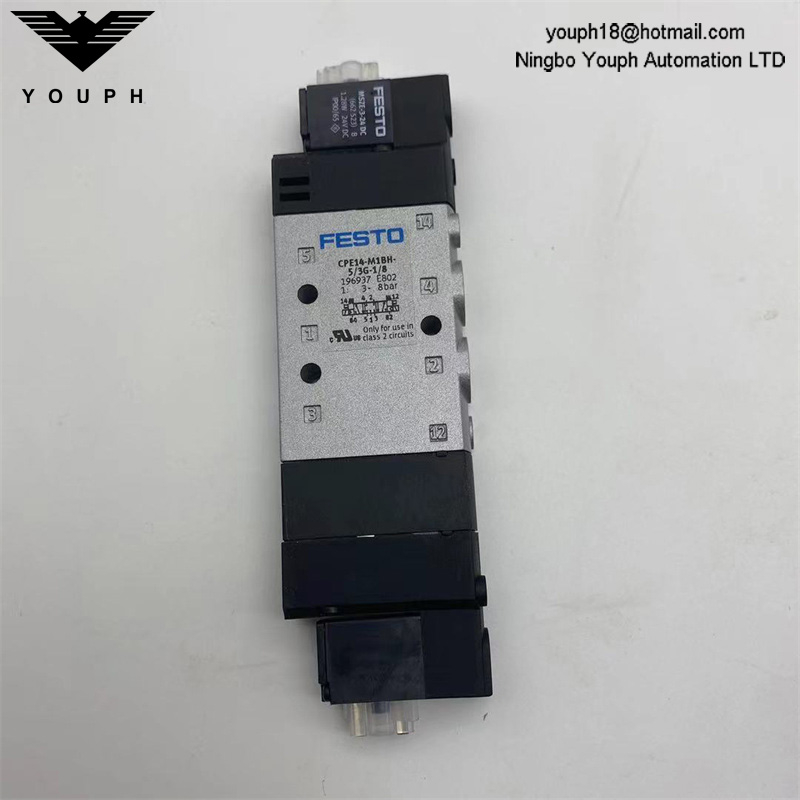

FESTO CPE14-M1BH-5 / 3G-1/8 196937 5/3 Fermé 24V DC G1 / 8 750 L / Min Solenoïde électrique

FESTO CPE14-M1BH-5 / 3G-1/8 196937 5/3 Fermé 24V DC G1 / 8 750 L / Min Solenoïde électrique

• Fonction de valve 5/3 fermée

• Type d'actionnement électrique

• Largeur de construction 14 mm

• Débit nominal standard (standardisé à DIN 1343) 750 L / min

• Travail pneumatique Portg1 / 8

• Tension de fonctionnement24v cc

• Pression de fonctionnement 0,3 MPa ... 0,8 MPa

• Pression de fonctionnement3 bar ... 8 bar

• Valve de porte designpiston

• Type de ressort de réinitialisation

• Approbation UL US - reconnue (OL)

• Certificat de classification maritime

• Certificat Authority Authoritydnv-TAA000032X UL MH19482

• Degré de protectionIP65 avec socket de fiche à la CEI 60529

• Taille nominale6 mm

• Fonction d'échappement avec option de contrôle de flux

• Principes d'étanchéité

• Positionnement de position

• Manuel préalable via l'accessoire non détenu

• Type de PilotingPilot actionné

• Pilote Air Supply à l'intérieur

• Direction du flux

• Symbol00991033

• Position de la valve CodeInScription Étiquette

• lapverlap

• Temps de commutation hors 42 ms

• Temps de commutation sur 20 ms

• Cycle de service 100% en conjonction avec la réduction de la réduction du courant

• Max. impulsion de test positif avec 0 signal1200 µs

• Max. impulsion de test négative avec 1 signal 900 µs

• Données de bobine caractéristiques24 contre DC: 1,28 W

• Fluctuations de tension autorisées-15% / + 10%

• Air de fonctionnement moyen-ordinaire à ISO 8573-1: 2010 [7: 4: 4]

• Remarque sur l'exploitation et le fonctionnement du pilote moyen médium possible (auquel cas une opération lubrifiée sera toujours nécessaire)

• Test d'application de résistance aux vibrations avec le niveau de gravité 2 à FN 942017-4 et EN 60068-2-6

• Test de résistance aux chocs avec la gravité du niveau 2 à FN 942017-5 et EN 60068-2-27

• Classe de résistance à la corrosion CRC2 - contrainte de corrosion modérée

• Labs (PWIS) CONFORMITYVDMA24364-B1 / B2-L

• Température du milieu-5 ° C ... 50 ° C

• Température ambiante-5 ° C ... 50 ° C

• Poids du produit 120 g

• Connexion électrique2-pin

• Type de montage avec un trou à travers

• Port d'échappement pilote 82m3

• Port d'échappement pilote 84m3

• Pilote Air Port 12m3

• Pilote Air Port 14m3

• Connexion pneumatique, port 1G1 / 8

• Connexion pneumatique, port 2G1 / 8

• Connexion pneumatique, port 3G1 / 8

• Connexion pneumatique, port 4G1 / 8

• Connexion pneumatique, port 5G1 / 8

• Note sur les matériaux conformes

• Matériau scealsnbr

• Matériau en aluminium cassé
