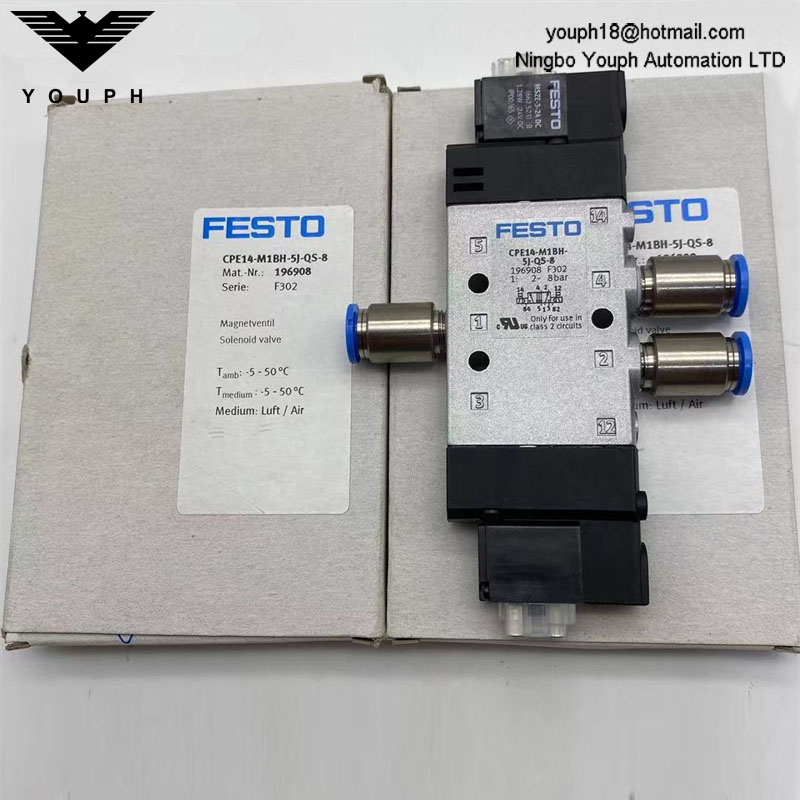

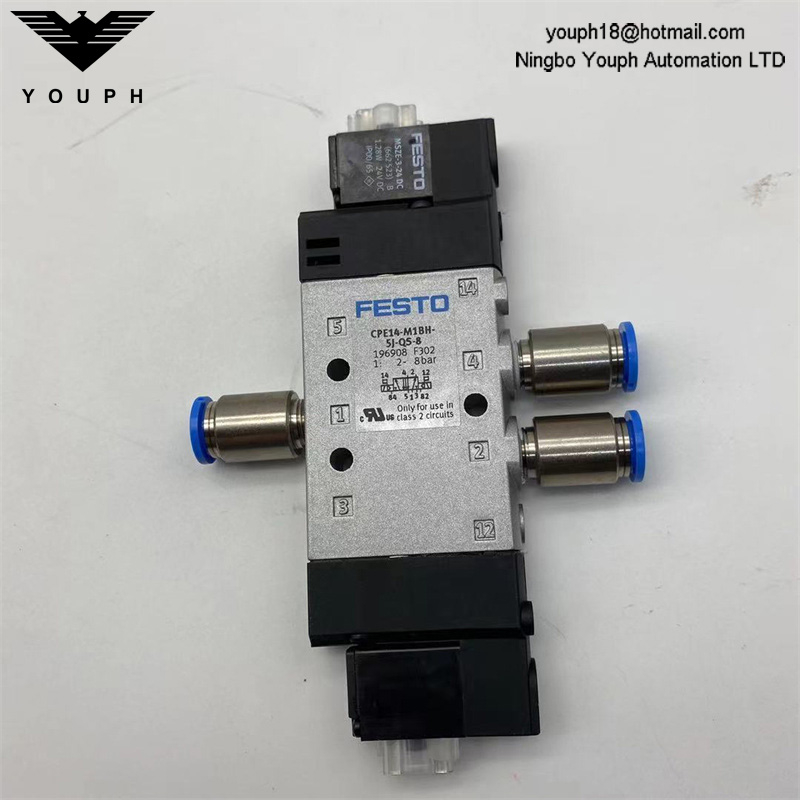

FESTO CPE14-M1BH-5J-QS-8 196908 5/2 Solénoïde double 24V DC électrique Solénoïde

FESTO CPE14-M1BH-5J-QS-8 196908 5/2 Solénoïde double 24V DC électrique Solénoïde

• Fonction de valve:  5/2 double solénoïde

• Type d'actionnement:  électrique

• Largeur de construction:  14 mm

• Débit nominal standard (standardisé à DIN 1343):  680 l / min

• Port de travail pneumatique:  QS-8

• Tension de fonctionnement:  24 V CC

• Pression de fonctionnement:  0,2 MPa ... 0,8 MPa

• Pression de fonctionnement:  2 bar ... 8 bar

• Conception:  soupape de porte de piston

• Approbation:  C ul us - Reconnu (OL)

• Classification maritime:  voir certificat

• Autorité d'émission de certificat:  DNV-TAA000032X UL MH19482

• Degré de protection:  IP65 avec prise de bouchons à CEI 60529

• Taille nominale:  6 mm

• Fonction d'échappement:  avec option de contrôle de flux

• Principe d'étanchéité:  doux

• Positionnement de position

• Remplacement manuel:  détente via l'accessoire non détenu

• Type de pilotage:  pilote actionné

• Alimentation aérienne pilote:  interne

• Direction du flux:  non réversible

• Symbole:  00991013

• Code de position de la valve: support  d'étiquette d'inscription

• tour:  chevauchement

• Inversion du temps de commutation:  13 ms

• Cycle de service:  100% en conjonction avec la réduction de la réduction du courant

• Max. Pulse de test positif avec 0 signal:  1200 µs

• Max. impulsion de test négative avec 1 signal:  900 µs

• Données de bobine caractéristiques:  24 V DC: 1,28 W

• Fluctuations de tension autorisées:  -15% / + 10%

• Mélier de fonctionnement:  air comprimé vers ISO 8573-1: 2010 [7: 4: 4]

• Remarque sur le milieu de fonctionnement et le milieu pilote:  opération lubrifiée possible (auquel cas une opération lubrifiée sera toujours nécessaire)

• Résistance aux vibrations:  test d'application de transport avec le niveau de gravité 2 à FN 942017-4 et EN 60068-2-6

• Résistance aux chocs:  test de choc avec le niveau de gravité 2 à FN 942017-5 et EN 60068-2-27

• Classe de résistance à la corrosion CRC:  2 - Stress de corrosion modéré

• Conformité des laboratoires (PWIS):  VDMA24364-B1 / B2-L

• Température du milieu:  -5 ° C ... 50 ° C

• Température ambiante:  -5 ° C ... 50 ° C

• Connexion électrique:  2 broches

• Type de montage:  avec trou à travers

• Port d'échappement pilote 82:  M3

• Pilote d'échappement 84:  M3

• Pilot Air Port 12:  M3

• Pilot Air Port 14:  M3

• Connexion pneumatique, port 1:  QS-8

• Connexion pneumatique, port 2:  QS-8

• Connexion pneumatique, port 3:  G1 / 8

• Connexion pneumatique, port 4:  QS-8

• Connexion pneumatique, port 5:  G1 / 8

• Remarque sur les matériaux:  conforme à ROHS

• Sceaux de matériau:  NBR

• Logement des matériaux:  aluminium moulé
