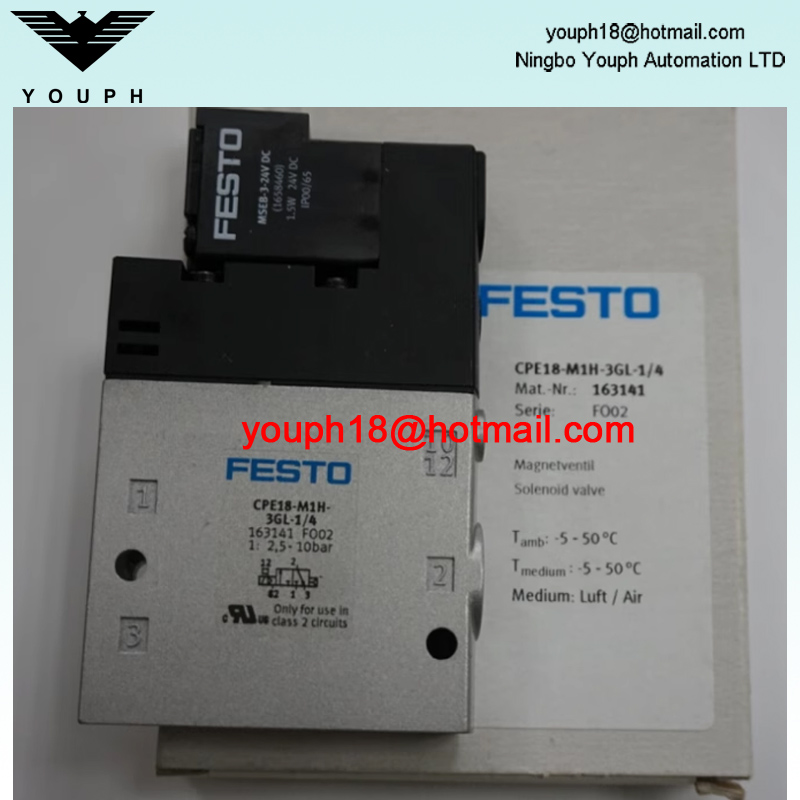

FESTO CPE18-M1H-3GL-1/4 163141 CPE18 3/2 voies fermées monostables 24V DC 1300 L / min Solenoïde électrique

FESTO CPE18-M1H-3GL-1/4 163141 CPE18 3/2 voies fermées monostables 24V DC 1300 L / min Solenoïde électrique

• Fonction de valve3 / 2 voies, fermée, monosable

• Type d'actionnement électrique

• Largeur de construction 18 mm

• Débit nominal standard (standardisé à DIN 1343) 1300 L / min

• Portg1 / 4 de travail pneumatique

• Tension de fonctionnement24v cc

• Pression de fonctionnement 0,25 MPa ... 1 MPa

• Pression de fonctionnement 2,5 bar ... 10 bar

• Valve de porte designpiston

• Type de ressort de réinitialisation

• Approbation UL US - reconnue (OL)

• Certificat de classification maritime

• Certificat Authority Authoritydnv-TAA000032X UL MH19482

• Degré de protectionIP65 avec socket de fiche à la CEI 60529

• Taille nominale8 mm

• Principes d'étanchéité

• Positionnement de position

• Manuel préalable via l'accessoire non détenu

• Type de PilotingPilot actionné

• Pilote Air Supply à l'intérieur

• Direction du flux

• Symbol00991655

• Position de la valve CodeInScription Étiquette

• lapverlap

• Temps de commutation hors 18 ms

• Temps de commutation sur 28 ms

• Cycle de service 100%

• Max. impulsion de test positif avec 0 signal3300 µs

• Max. impulsion de test négative avec 1 signal3100 µs

• Données de bobine caractéristiques 24 contre DC: 1,5 W

• Fluctuations de tension autorisées-15% / + 10%

• Air de fonctionnement moyen-ordinaire à ISO 8573-1: 2010 [7: 4: 4]

• Remarque sur l'exploitation et le fonctionnement du pilote moyen médium possible (auquel cas une opération lubrifiée sera toujours nécessaire)

• Test d'application de résistance aux vibrations avec le niveau de gravité 2 à FN 942017-4 et EN 60068-2-6

• Test de résistance aux chocs avec la gravité du niveau 2 à FN 942017-5 et EN 60068-2-27

• Classe de résistance à la corrosion CRC2 - contrainte de corrosion modérée

• Labs (PWIS) CONFORMITYVDMA24364-B1 / B2-L

• Température du milieu-5 ° C ... 50 ° C

• Température ambiante-5 ° C ... 50 ° C

• Poids de produit 150 g

• Type de connexion électrique C

• Type de montage avec un trou à travers

• Port d'échappement pilote 82m5

• Pilot Air Port 12m5

• Connexion pneumatique, port 1G1 / 4

• Connexion pneumatique, port 2G1 / 4

• Connexion pneumatique, port 3G1 / 4

• Note sur les matériaux conformes

• Matériau scealsnbr

• Matériau en aluminium cassé
