DSM-16-270-P1-FW-AB 566206
FESTO

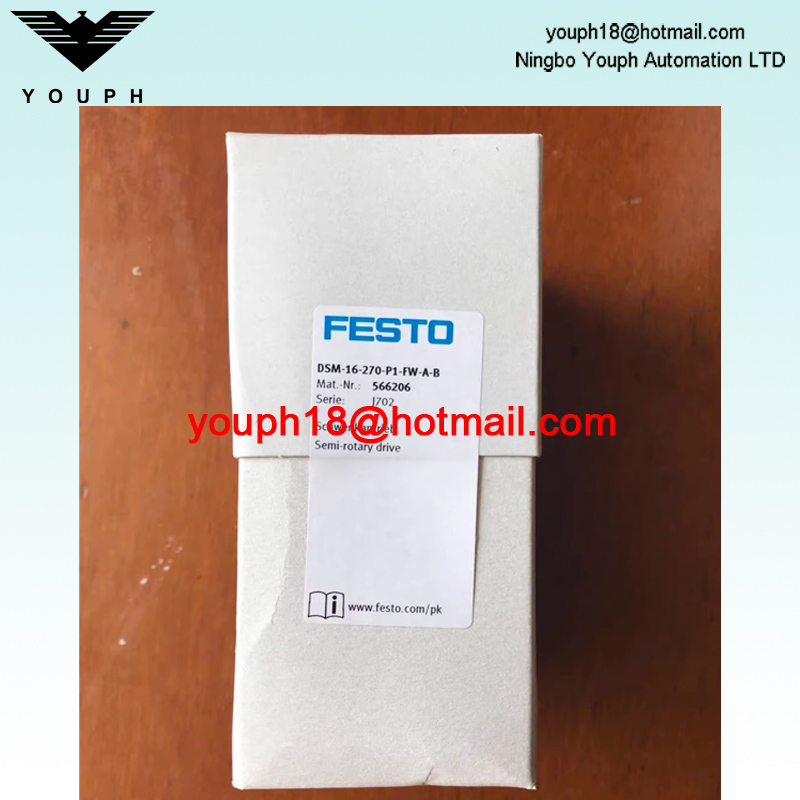

FESTO DSM-16-270-P1-FW-AB 566206 avec composants d'amortissement élastiques réglables
Données techniques
DSM Drive semi-rotarien.pdf
Taille 16
Angle d'amortissement 9 degrés
Plage de réglage de l'angle de rotation 0 degrés ... 246 degrés
Angle pivotant 0 degrés ... 246 degrés
Anneaux / coussinets d'amortissement élastiques d' amorti
Position de montage facultative
Ajustement fin -6 degrés
Mode de fonctionnement à double action
Palette de conception
Détection de position via l'interrupteur de proximité
Symbole 00991265
Pression de fonctionnement 0,18 MPa ... 1 MPa
Pression de fonctionnement 1.8 bar ... 10 bar
Max. Fréquence pivotante à 0,6 MPa (6 bar, 87 psi) 2 Hz
Fonctionnement de l'air comprimé moyen vers ISO 8573-1: 2010 [7: -: -]
Classe de résistance à la corrosion CRC 0 - pas de contrainte de corrosion
CONFORMITÉ LABS (PWIS) VDMA24364-B1 / B2-L
Température ambiante -10 ° C ... 60 ° C
Max. force axiale 30 n
Max. force radiale 75 n
Couple théorique à 0,6 MPa (6 bar, 87 psi) 2,5 nm
Moment de masse admissible d'inertie 0,03 kgm²
Poids du produit 515 g
Type de montage via le fil féminin
Connexion pneumatique M5
Note sur les matériaux conformes à Rohs
Arbre d'entraînement du matériau en acier nickel-plaqué
Sceaux de matériau TPE-U (PU)
Matière d'alliage en aluminium forgé de matériaux
Code de commande de l'arbre de robinet
| Caractéristiques | Angle pivotant | Taille | Partie no. | Taper |
| Sans composants d'amorti | 270 ° | 12 | 547591 | DSM-12-270-AB |
| 16 | 547592 | DSM-16-270-AB | ||
| 25 | 547593 | DSM-25-270-AB | ||
| 32 | 547594 | DSM-32-270-AB | ||
| 40 | 547595 | DSM-40-270-AB | ||
| 63 | 552083 | DSM-63-270-AB | ||
| P avec d'amorti élastique des composants | 270 ° | 12 | 547570 | DSM-12-270-PAB |
| 16 | 547574 | DSM-16-270-PAB | ||
| 25 | 547578 | DSM-25-270-PAB | ||
| 32 | 547582 | DSM-32-270-PAB | ||
| 40 | 547586 | DSM-40-270-PAB | ||
| 63 | 552079 | DSM-63-270-PAB | ||
| P1 avec élastiques réglables des composants d'amortissement | 246 ° | 12 | 566203 | DSM-12-270-P1-AB |
| 16 | 566205 | DSM-16-270-P1-AB | ||
| 25 | 566207 | DSM-25-270-P1-AB | ||
| 32 | 566209 | DSM-32-270-P1-AB | ||
| 240 ° | 40 | 566211 | DSM-40- 270-P1-AB | |
| 63 | 566213 | DSM-63-270-P1-AB | ||
| CC avec amortisseur | 246 ° | 12 | 547572 | DSM-12-270-CC-AB |
| 16 | 547576 | DSM-16-270-CC-AB | ||
| 25 | 547580 | DSM-25-270-CC-AB | ||
| 32 | 547584 | DSM-32-270-CC-AB | ||
| 240 ° | 40 | 547588 | DSM-40-270-CC-AB | |
| 63 | 552081 | DSM-63-270-CC-AB |
Code de commande de l'arbre de la bride
| Caractéristiques | Angle pivotant | Taille [mm] | Partie no. | Taper |
| Sans composants d'amorti | 270 ° | 12 | 547596 | DSM-12-270-FW-AB |
| 16 | 547597 | DSM-16-270-FW-AB | ||
| 25 | 547598 | DSM-25-270-FW-AB | ||
| 32 | 547599 | DSM-32-270-FW-AB | ||
| 40 | 547600 | DSM-40-270-FW-AB | ||
| 63 | 552084 | DSM-63-270-FW-AB | ||
| P avec d'amorti élastique des composants | 270 ° | 12 | 547571 | DSM-12-270-P-FW-AB |
| 16 | 547575 | DSM-16-270-P-FW-AB | ||
| 25 | 547579 | DSM-25-270-P-FW-AB | ||
| 32 | 547583 | DSM-32-270-P-FW-AB | ||
| 40 | 547587 | DSM-40-270-P-FW-AB | ||
| 63 | 552080 | DSM-63-270-P-FW-AB | ||
| P1 avec élastiques réglables des composants d'amortissement | 246 ° | 12 | 566204 | DSM-12-270-P1-FW-AB |
| 16 | 566206 | DSM-16-270-P1-FW-AB | ||
| 25 | 566208 | DSM-25-270-P1-FW-AB | ||
| 32 | 566210 | DSM-32-270-P1-FW-AB | ||
| 240 ° | 40 | 566212 | DSM-40-270-P1-FW-AB | |
| 63 | 566214 | DSM-63-270-P1-FW-AB | ||
| CC avec amortisseur | 246 ° | 12 | 547573 | DSM-12-270-CC-FW-AB |
| 16 | 547577 | DSM-16-270-CC-FW-AB | ||
| 25 | 547581 | DSM-25-270-CC-FW-AB | ||
| 32 | 547585 | DSM-32-270-CC-FW-AB | ||
| 240 ° | 40 | 547589 | DSM-40-270-CC-FW-AB | |
| 63 | 552082 | DSM-63-270-CC-FW-AB |
Expédition
1. Nous expédions de Chine, nous expédions partout dans le monde.
2. En raison de la transaction internationale, l'heure d'arrivée des colis dépend des conditions météorologiques, de la pandémie, de la politique douanière, des jours fériés, etc.
3. Nous pouvons expédier par DHL, FedEx, UPS, TNT, EMS, Aramex et ainsi de suite, si vous avez un compte, nous pouvons également expédier par votre compte.
4. Nous offrons une livraison standard sur cette vente aux enchères, si l'expédition express est requise, veuillez nous envoyer un e-mail.
5. Si vous voulez une expédition moins chère, écrivez-nous.
Questions et réponses
1. Pouvez-vous accepter RMB?
Oui, nous pouvons recevoir RMB par transfert télégraphique, Alipay QR et WeChat QR.
2. Quel est le courrier pour l'expédition?
FedEx, UPS, DHL, TNT et vous pouvez également prendre vous-même
3. D'où le produit est-il expédié?
Nous expédions de Ningbo City, province du Zhejiang, Chine
4. Quelles sont les conditions de paiement?
Conditions de paiement: T / T, PayPal, AliExpress
5. coordonnées utiles?
Email: youph18@hotmail.com
Téléphone / WhatsApp: +86 159 5824 8822
