DSM-32-270-AB 547594
FESTO

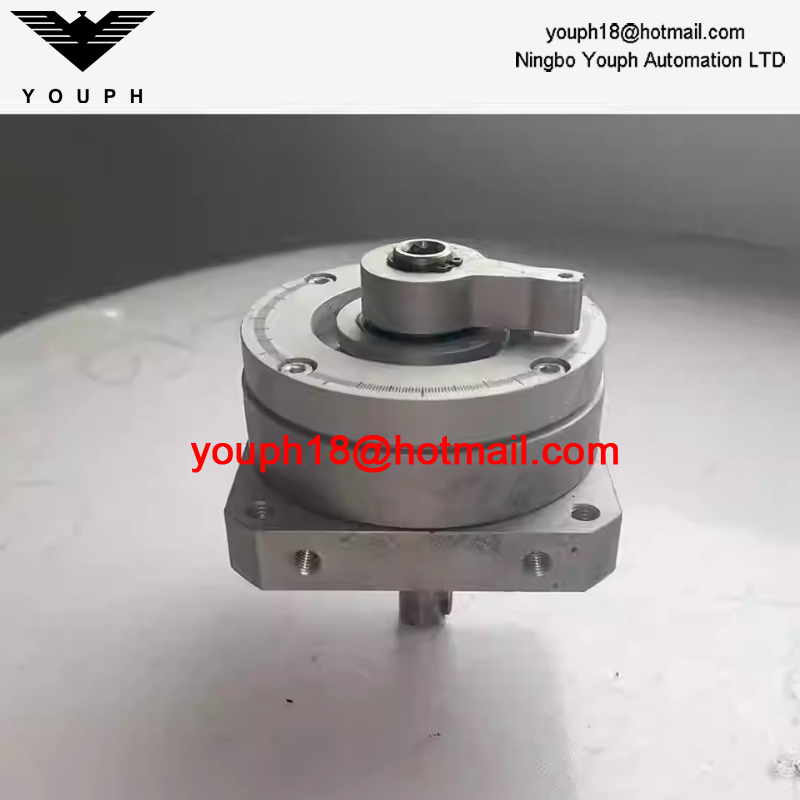

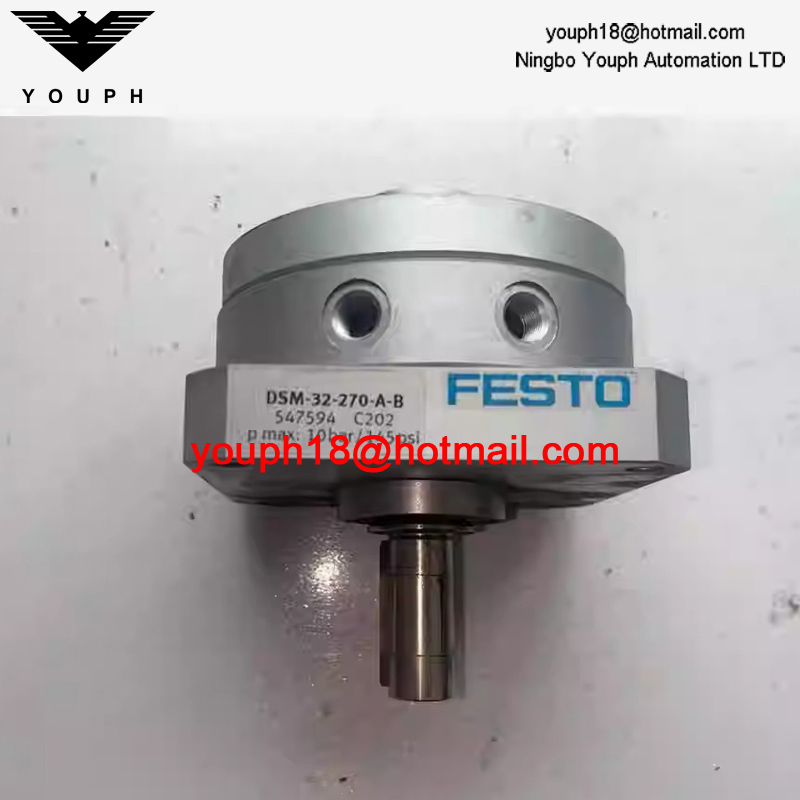

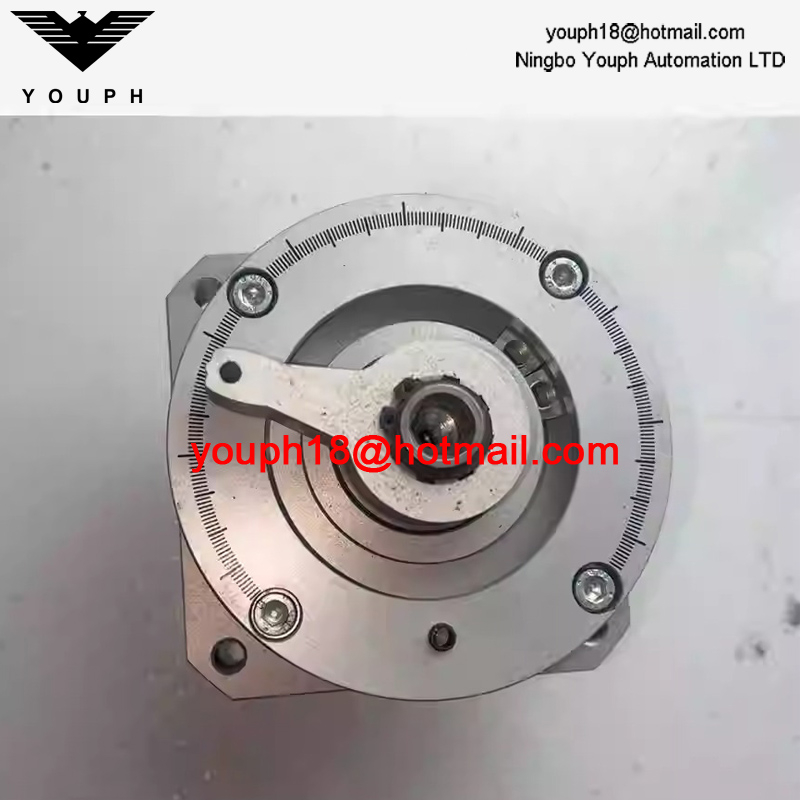

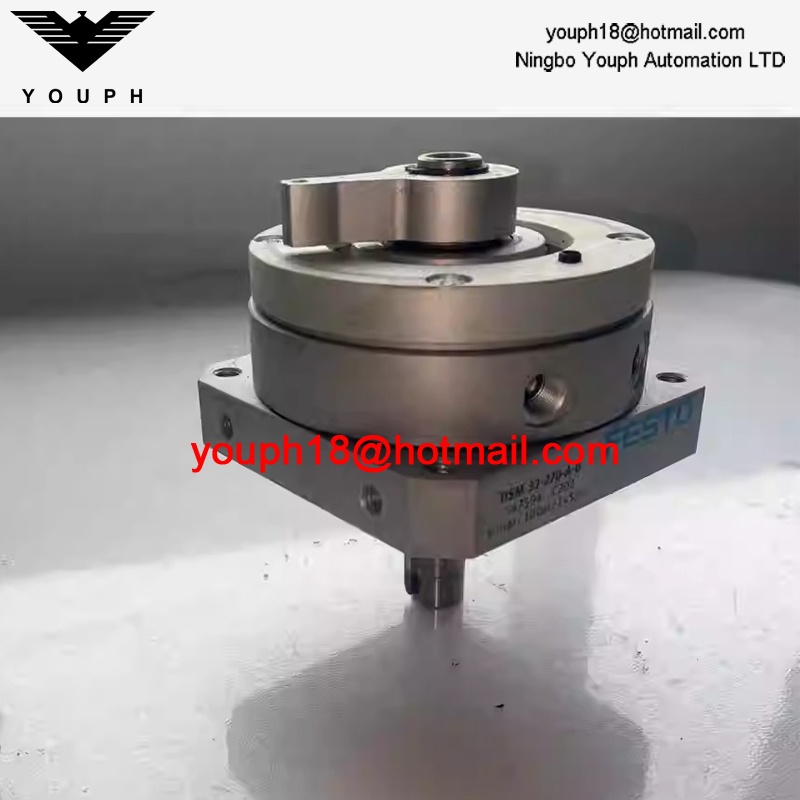

FESTO DSM-32-270-AB 547594 Angle pivotant 270 ° G1 / 8
Données techniques
DSM Drive semi-rotarien.pdf
Taille 32
Angle pivotant 0 degrés ... 270 degrés
Position de montage facultative
Mode de fonctionnement à double action
Palette de conception
Détection de position via l'interrupteur de proximité
Symbole 00991265
Pression de fonctionnement 0,15 MPa ... 1 MPa
Pression de fonctionnement 1,5 bar ... 10 bar
Max. Fréquence pivotante à 0,6 MPa (6 bar, 87 psi) 2 Hz
Fonctionnement de l'air comprimé moyen vers ISO 8573-1: 2010 [7: -: -]
Classe de résistance à la corrosion CRC 0 - pas de contrainte de corrosion
CONFORMITÉ LABS (PWIS) VDMA24364-B1 / B2-L
Classe de salle blanche 6 Selon ISO 14644-1
Température ambiante -10 ° C ... 60 ° C
Max. Force axiale 75 n
Max. Force radiale 200 N
Couple théorique à 0,6 MPa (6 bar, 87 psi) 10 nm
Poids du produit 1250 g
Type de montage via le fil féminin
Connexion pneumatique G1 / 8
Note sur les matériaux conformes à Rohs
Arbre d'entraînement du matériau en acier nickel-plaqué
Sceaux de matériau TPE-U (PU)
Matière d'alliage en aluminium forgé de matériaux
Code de commande de l'arbre de robinet
| Caractéristiques | Angle pivotant | Taille | Partie no. | Taper |
| Sans composants d'amorti | 270 ° | 12 | 547591 | DSM-12-270-AB |
| 16 | 547592 | DSM-16-270-AB | ||
| 25 | 547593 | DSM-25-270-AB | ||
| 32 | 547594 | DSM-32-270-AB | ||
| 40 | 547595 | DSM-40-270-AB | ||
| 63 | 552083 | DSM-63-270-AB | ||
| P avec d'amorti élastique des composants | 270 ° | 12 | 547570 | DSM-12-270-PAB |
| 16 | 547574 | DSM-16-270-PAB | ||
| 25 | 547578 | DSM-25-270-PAB | ||
| 32 | 547582 | DSM-32-270-PAB | ||
| 40 | 547586 | DSM-40-270-PAB | ||
| 63 | 552079 | DSM-63-270-PAB | ||
| P1 avec élastiques réglables des composants d'amortissement | 246 ° | 12 | 566203 | DSM-12-270-P1-AB |
| 16 | 566205 | DSM-16-270-P1-AB | ||
| 25 | 566207 | DSM-25-270-P1-AB | ||
| 32 | 566209 | DSM-32-270-P1-AB | ||
| 240 ° | 40 | 566211 | DSM-40- 270-P1-AB | |
| 63 | 566213 | DSM-63-270-P1-AB | ||
| CC avec amortisseur | 246 ° | 12 | 547572 | DSM-12-270-CC-AB |
| 16 | 547576 | DSM-16-270-CC-AB | ||
| 25 | 547580 | DSM-25-270-CC-AB | ||
| 32 | 547584 | DSM-32-270-CC-AB | ||
| 240 ° | 40 | 547588 | DSM-40-270-CC-AB | |
| 63 | 552081 | DSM-63-270-CC-AB |
Code de commande de l'arbre de la bride
| Caractéristiques | Angle pivotant | Taille [mm] | Partie no. | Taper |
| Sans composants d'amorti | 270 ° | 12 | 547596 | DSM-12-270-FW-AB |
| 16 | 547597 | DSM-16-270-FW-AB | ||
| 25 | 547598 | DSM-25-270-FW-AB | ||
| 32 | 547599 | DSM-32-270-FW-AB | ||
| 40 | 547600 | DSM-40-270-FW-AB | ||
| 63 | 552084 | DSM-63-270-FW-AB | ||
| P avec d'amorti élastique des composants | 270 ° | 12 | 547571 | DSM-12-270-P-FW-AB |
| 16 | 547575 | DSM-16-270-P-FW-AB | ||
| 25 | 547579 | DSM-25-270-P-FW-AB | ||
| 32 | 547583 | DSM-32-270-P-FW-AB | ||
| 40 | 547587 | DSM-40-270-P-FW-AB | ||
| 63 | 552080 | DSM-63-270-P-FW-AB | ||
| P1 avec élastiques réglables des composants d'amortissement | 246 ° | 12 | 566204 | DSM-12-270-P1-FW-AB |
| 16 | 566206 | DSM-16-270-P1-FW-AB | ||
| 25 | 566208 | DSM-25-270-P1-FW-AB | ||
| 32 | 566210 | DSM-32-270-P1-FW-AB | ||
| 240 ° | 40 | 566212 | DSM-40-270-P1-FW-AB | |
| 63 | 566214 | DSM-63-270-P1-FW-AB | ||
| CC avec amortisseur | 246 ° | 12 | 547573 | DSM-12-270-CC-FW-AB |
| 16 | 547577 | DSM-16-270-CC-FW-AB | ||
| 25 | 547581 | DSM-25-270-CC-FW-AB | ||
| 32 | 547585 | DSM-32-270-CC-FW-AB | ||
| 240 ° | 40 | 547589 | DSM-40-270-CC-FW-AB | |
| 63 | 552082 | DSM-63-270-CC-FW-AB |
Expédition
1. Nous expédions de Chine, nous expédions partout dans le monde.
2. Nous offrons une expédition standard sur cette vente aux enchères, si l'expédition express est requise, veuillez nous envoyer un e-mail.
3. En raison de la transaction internationale, l'heure d'arrivée des colis dépend des conditions météorologiques, de la pandémie, de la politique douanière, des jours fériés, etc.
4. Nous pouvons expédier par DHL, FedEx, UPS, TNT, EMS, Aramex et ainsi de suite, si vous avez un compte, nous pouvons également expédier par votre compte.
5. Si vous voulez une expédition moins chère, écrivez-nous.
Questions et réponses
1. Pouvez-vous accepter RMB?
Oui, nous pouvons recevoir RMB par transfert télégraphique, Alipay QR et WeChat QR.
2. Quel est le courrier pour l'expédition?
FedEx, UPS, DHL, TNT et vous pouvez également prendre vous-même
3. Quelles sont les conditions de paiement?
Conditions de paiement: T / T, PayPal, AliExpress
4. D'où le produit est-il expédié?
Nous expédions de Ningbo City, province du Zhejiang, Chine
5. coordonnées utiles?
Email: youph18@hotmail.com
Téléphone / WhatsApp: +86 159 5824 8822
