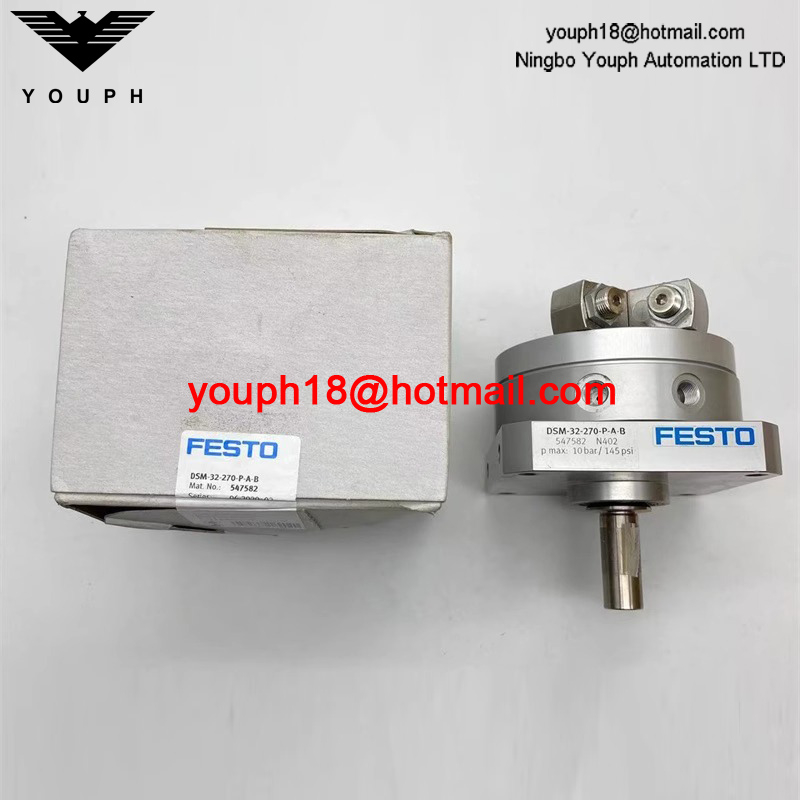

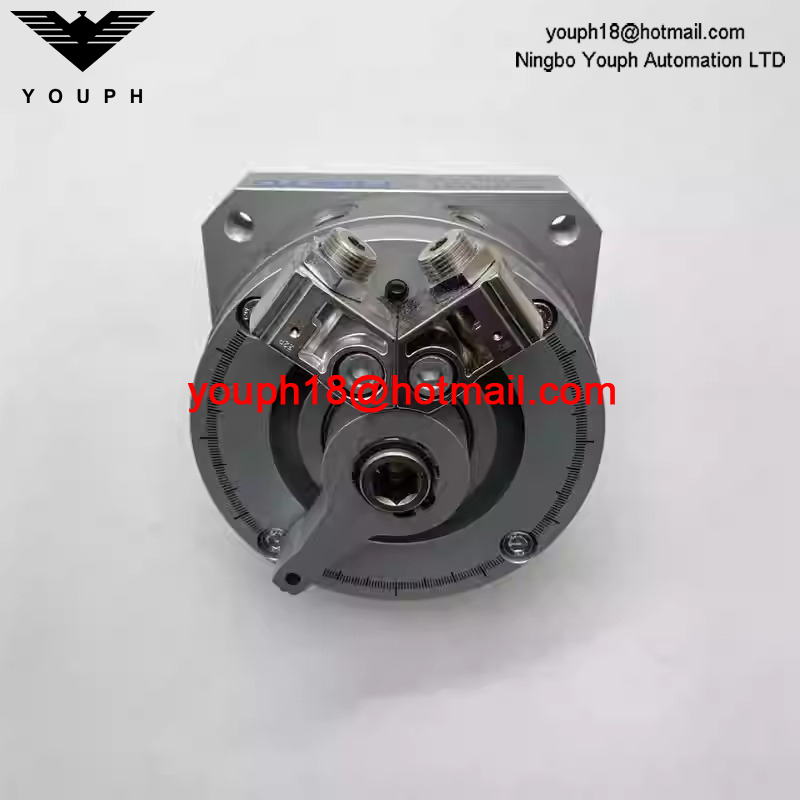

FESTO DSM-32-270-PAB 547582 avec composants d'amortissement élastiques

Taille: 32
Couple théorique à 0,6 MPa (6 bar, 87 psi): 10 nm
Angle pivotant: 0 degrés - 270 degrés
Détection de position: via l'interrupteur de proximité
État de disponibilité:
Quantité:
enquête Ajouter au panier

FESTO DSM-32-270-PAB 547582 avec composants d'amortissement élastiques
FESTO DSM-32-270-PAB 547582 avec composants d'amortissement élastiques

  • DSM-32-270-PAB 547582

  • FESTO

FESTO DSM-32-270-PAB 547582 avec composants d'amortissement élastiques

Données techniques DSM Drive semi-rotarien.pdf

  • Taille  32

  • Angle d'amortissement  1,4 degrés

  • Plage de réglage de l'angle de rotation  0 degrés ... 270 degrés

  • Angle pivotant  0 degrés ... 270 degrés

  • Anneaux / plaques d'amorti élastique d'amorties  aux deux extrémités

  • Position de montage  facultative

  • Ajustement fin  -6 degrés

  • Mode de fonctionnement  à double action

  • Palette de  conception

  • Détection de position  via l'interrupteur de proximité

  • Symbole  00991265

  • Pression de fonctionnement  0,15 MPa ... 1 MPa

  • Pression de fonctionnement  1,5 bar ... 10 bar

  • Max. Fréquence pivotante à 0,6 MPa (6 bar, 87 psi)  2 Hz

  • Fonctionnement de l'air comprimé moyen  vers ISO 8573-1: 2010 [7: -: -]

  • Classe de résistance à la corrosion CRC  0 - pas de contrainte de corrosion

  • CONFORMITÉ LABS (PWIS)  VDMA24364-B1 / B2-L

  • Classe de salle blanche  6 Selon ISO 14644-1

  • Température ambiante  -10 ° C ... 60 ° C

  • Max. Force axiale  75 n

  • Max. Force radiale  200 N

  • Couple théorique à 0,6 MPa (6 bar, 87 psi)  10 nm

  • Moment de masse admissible d'inertie  0,025 kgm²

  • Poids du produit  1425 g

  • Type de montage  via le fil féminin

  • Connexion pneumatique  G1 / 8

  • Note sur les matériaux  conformes à Rohs

  • Arbre d'entraînement du matériau  en acier nickel-plaqué

  • Sceaux de matériau  TPE-U (PU)

  • Matière d'alliage en aluminium forgé de  matériaux

Code de commande de l'arbre de robinet

Caractéristiques Angle pivotant Taille Partie no. Taper
Sans composants d'amorti 270 ° 12 547591 DSM-12-270-AB
16 547592 DSM-16-270-AB
25 547593 DSM-25-270-AB
32 547594 DSM-32-270-AB
40 547595 DSM-40-270-AB
63 552083 DSM-63-270-AB
P avec d'amorti élastique   des composants 270 ° 12 547570 DSM-12-270-PAB
16 547574 DSM-16-270-PAB
25 547578 DSM-25-270-PAB
32 547582 DSM-32-270-PAB
40 547586 DSM-40-270-PAB
63 552079 DSM-63-270-PAB
P1 avec élastiques réglables   des composants
    d'amortissement 		246 ° 12 566203 DSM-12-270-P1-AB
16 566205 DSM-16-270-P1-AB
25 566207 DSM-25-270-P1-AB
32 566209 DSM-32-270-P1-AB
240 ° 40 566211 DSM-40- 270-P1-AB
63 566213 DSM-63-270-P1-AB
CC avec amortisseur 246 ° 12 547572 DSM-12-270-CC-AB
16 547576 DSM-16-270-CC-AB
25 547580 DSM-25-270-CC-AB
32 547584 DSM-32-270-CC-AB
240 ° 40 547588 DSM-40-270-CC-AB
63 552081 DSM-63-270-CC-AB

Code de commande de l'arbre de la bride

Caractéristiques Angle pivotant Taille [mm] Partie no. Taper
Sans composants d'amorti 270 ° 12 547596 DSM-12-270-FW-AB
16 547597 DSM-16-270-FW-AB
25 547598 DSM-25-270-FW-AB
32 547599 DSM-32-270-FW-AB
40 547600 DSM-40-270-FW-AB
63 552084 DSM-63-270-FW-AB
P avec d'amorti élastique   des composants 270 ° 12 547571 DSM-12-270-P-FW-AB
16 547575 DSM-16-270-P-FW-AB
25 547579 DSM-25-270-P-FW-AB
32 547583 DSM-32-270-P-FW-AB
40 547587 DSM-40-270-P-FW-AB
63 552080 DSM-63-270-P-FW-AB
P1 avec élastiques réglables   des composants d'amortissement 246 ° 12 566204 DSM-12-270-P1-FW-AB
16 566206 DSM-16-270-P1-FW-AB
25 566208 DSM-25-270-P1-FW-AB
32 566210 DSM-32-270-P1-FW-AB
240 ° 40 566212 DSM-40-270-P1-FW-AB
63 566214 DSM-63-270-P1-FW-AB
CC avec amortisseur 246 ° 12 547573 DSM-12-270-CC-FW-AB
16 547577 DSM-16-270-CC-FW-AB
25 547581 DSM-25-270-CC-FW-AB
32 547585 DSM-32-270-CC-FW-AB
240 ° 40 547589 DSM-40-270-CC-FW-AB
63 552082 DSM-63-270-CC-FW-AB
