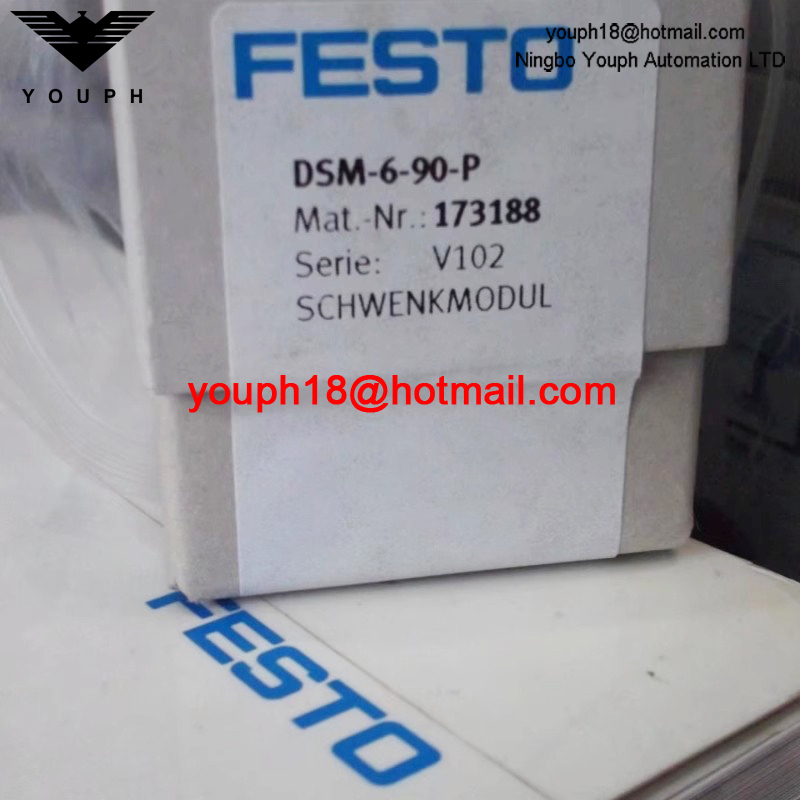

DSM-6-90-P 173188
FESTO

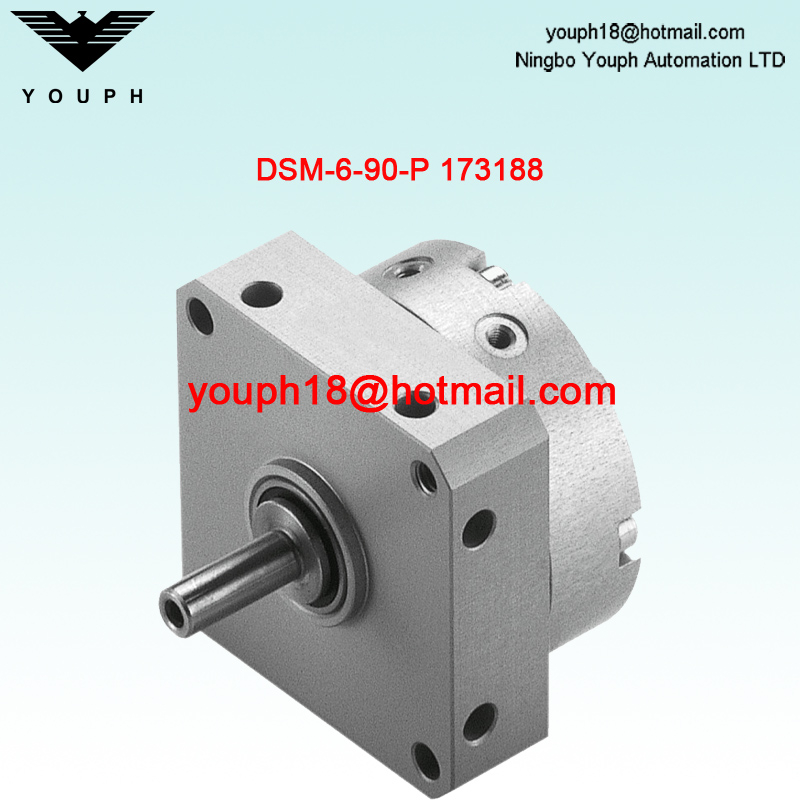

FESTO DSM-6-90-P 173188 Angle pivotant 90 ° DSM DSIM ROTARY
Données techniques
Taille 6
Angle d'amortissement 0,5 degrés
Angle pivotant 0 degrés ... 90 degrés
Anneaux / plaques d'amorti élastique d'amorties aux deux extrémités
Position de montage facultative
Mode de fonctionnement à double action
Palette de conception
Détection de position sans
Symbole 00991265
Pression de fonctionnement 3,5 bar ... 8 bar
Max. Fréquence pivotante à 0,6 MPa (6 bar, 87 psi) 3 Hz
Fonctionnement de l'air comprimé moyen vers ISO 8573-1: 2010 [7: 4: 4]
Remarque sur le fonctionnement de fonctionnement et de pilotage de fonctionnement Plein possible (auquel cas une opération lubrifiée sera toujours nécessaire)
CONFORMITÉ LABS (PWIS) VDMA24364-B1 / B2-L
Classe de salle blanche 6 Selon ISO 14644-1
Température ambiante 0 ° C ... 60 ° C
Couple théorique à 0,6 MPa (6 bar, 87 psi) 0,15 nm
Moment de masse admissible d'inertie 6.5e-4 kgm²
Poids du produit 45 g
Type de montage via le fil féminin
Connexion pneumatique m3
Note sur les matériaux conformes à Rohs
Arbre d'entraînement du matériau en acier inoxydable à alliage élevé
Sceaux de matériau TPE-U (PU)
Matière Habillage en aluminium anodisé
Code de commande de l'arbre de robinet
| Caractéristiques | Angle pivotant | Taille [mm] | Partie no. | Taper |
| Anneaux / plaques d'amortissement élastiques aux deux extrémités | 90 ° | 6 | 173188 | DSM-6-90-P |
| 8 | 173190 | DSM-8-90-P | ||
| 10 | 173192 | DSM-10-90-P | ||
| 180 ° | 6 | 173189 | DSM-6-180-P | |
| 8 | 173191 | DSM-8-180-P | ||
| 10 | 173193 | DSM-10-180-P | ||
| 240 ° | 10 | 173194 | DSM-10-240-P | |
| 1. Détection de position 2. Anneaux / plaques d'amortissement élastiques aux deux extrémités | 90 ° | 6 | 173195 | DSM-6-90-PA |
| 8 | 173197 | DSM-8-90-PA | ||
| 10 | 173199 | DSM-10-90-PA | ||
| 180 ° | 6 | 173196 | DSM-6-180-PA | |
| 8 | 173198 | DSM-8-180-PA | ||
| 10 | 173200 | DSM-10-180-PA | ||
| 240 ° | 10 | 173201 | DSM-10-240-PA | |
| 1. Angle pivotant réglable 2. Anneaux / plaques d'amortissement élastiques aux deux extrémités | 180 ° | 6 | 175827 | DSM-6-180-P-FF |
| 8 | 175828 | DSM-8-180-P-FF | ||
| 200 ° | 10 | 175829 | DSM-10-240-P-FF | |
| 1. Détection de position 2. Angle pivotant réglable 3. Anneaux / plaques d'amortissement élastiques aux deux extrémités | 180 ° | 6 | 175830 | DSM-6-180-PA-FF |
| 8 | 175831 | DSM-8-180-PA-FF | ||
| 200 ° | 10 | 175832 | DSM-10-240-PA-FF | |
| 1. Vates rotatives en tandem 2. Anneaux / plaques d'amortissement élastiques aux deux extrémités | 90 ° | 6 | 1564894 | DSM-T-6-90-P |
| 8 | 1563451 | DSM-T-8-90-P | ||
| 10 | 1559484 | DSM-T-10-90-P | ||
| 180 ° | 6 | 1565579 | DSM-T-6-180-P | |
| 8 | 1564407 | DSM-T-8-180-P | ||
| 10 | 1561689 | DSM-T-10-180-P | ||
| 240 ° | 10 | 1562093 | DSM-T-10-240-P |
Code de commande de l'arbre de la bride
| Caractéristiques | Angle pivotant | Taille [mm] | Partie no. | Taper |
| Anneaux / plaques d'amortissement élastiques aux deux extrémités | 90 ° | 6 | 185928 | DSM-6-90-P-FW |
| 8 | 185934 | DSM-8-90-P-FW | ||
| 10 | 185940 | DSM-10-90-P-FW | ||
| 180 ° | 6 | 185929 | DSM-6-180-P-FW | |
| 8 | 185935 | DSM-8-180-P-FW | ||
| 10 | 185941 | DSM-10-1 80-P-FW | ||
| 240 ° | 10 | 185942 | DSM-10-240-P-FW | |
| 1. Détection de position 2. Anneaux / plaques d'amortissement élastiques aux deux extrémités | 90 ° | 6 | 185930 | DSM-6-90-PA-FW |
| 8 | 185936 | DSM-8-90-PA-FW | ||
| 10 | 185943 | DSM-10-90-PA-FW | ||
| 180 ° | 6 | 185931 | DSM-6-180-PA-FW | |
| 8 | 185937 | DSM-8-180-PA-FW | ||
| 10 | 185944 | DSM-10-180-PA-FW | ||
| 240 ° | 10 | 185945 | DSM-10-240-PA-FW | |
| 1. Angle pivotant réglable 2. Anneaux / plaques d'amortissement élastiques aux deux extrémités | 180 ° | 6 | 185932 | DSM-6-180-P-FF-FW |
| 8 | 185938 | DSM-8-180-P-FF-FW | ||
| 200 ° | 10 | 185946 | DSM-10-240-P-FF-FW | |
| 1. Détection de position 2. Angle pivotant réglable 3. Anneaux / plaques d'amortissement élastiques aux deux extrémités | 180 ° | 6 | 185933 | DSM-6-180-PA-FF-FW |
| 8 | 185939 | DSM-8-180-PA-FF-FW | ||
| 200 ° | 10 | 185947 | DSM-10-240-PA-FF-FW | |
| 1. Vates rotatives en tandem 2. Anneaux / plaques d'amortissement élastiques aux deux extrémités | 90 ° | 6 | 1565425 | DSM-T-6-90-P-FW |
| 8 | 1564334 | DSM-T-8-90-P-FW | ||
| 10 | 1560818 | DSM-T-10-90-P-FW | ||
| 180 ° | 6 | 1565483 | DSM-T-6-1 80-P-FW | |
| 8 | 1564669 | DSM-T-8-1 80-P-FW | ||
| 10 | 1561556 | DSM-T-10-180-P-FW | ||
| 240 ° | 10 | 1562318 | DSM-T-10-240-P-FW |
Question et réponse
1. Pouvez-vous accepter RMB?
Oui, nous pouvons recevoir RMB par transfert télégraphique, Alipay QR et WeChat QR.
2. Quelles sont les conditions de paiement?
Conditions de paiement: T / T, PayPal, AliExpress
3. Quel est le courrier pour l'expédition?
FedEx, UPS, DHL, TNT et vous pouvez également prendre vous-même
4. D'où le produit est-il expédié?
Nous expédions de Ningbo City, province du Zhejiang, Chine
5. coordonnées utiles?
Email: youph18@hotmail.com
Téléphone / WhatsApp: +86 159 5824 8822
