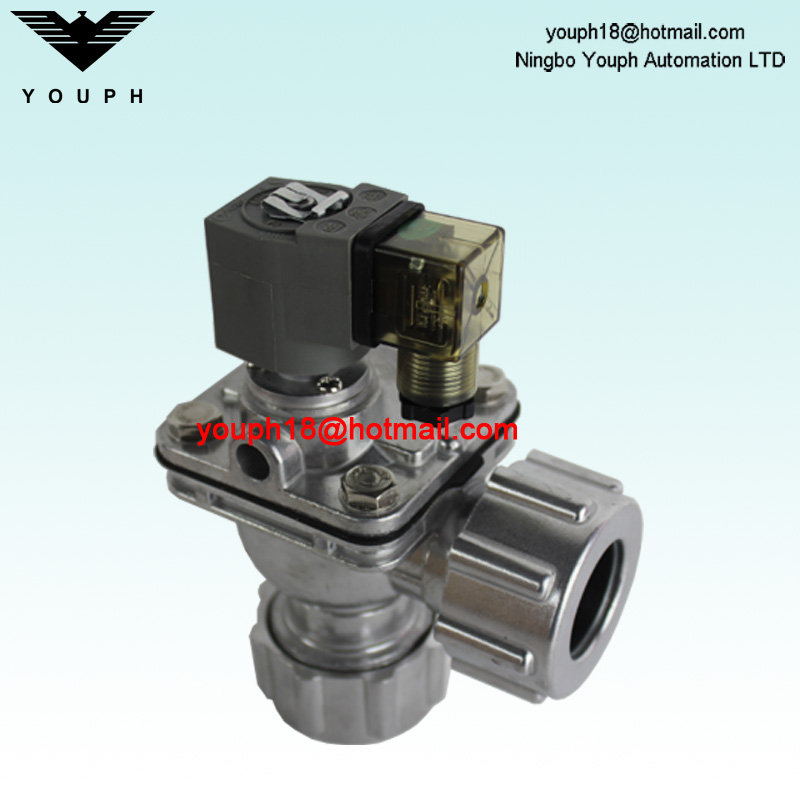

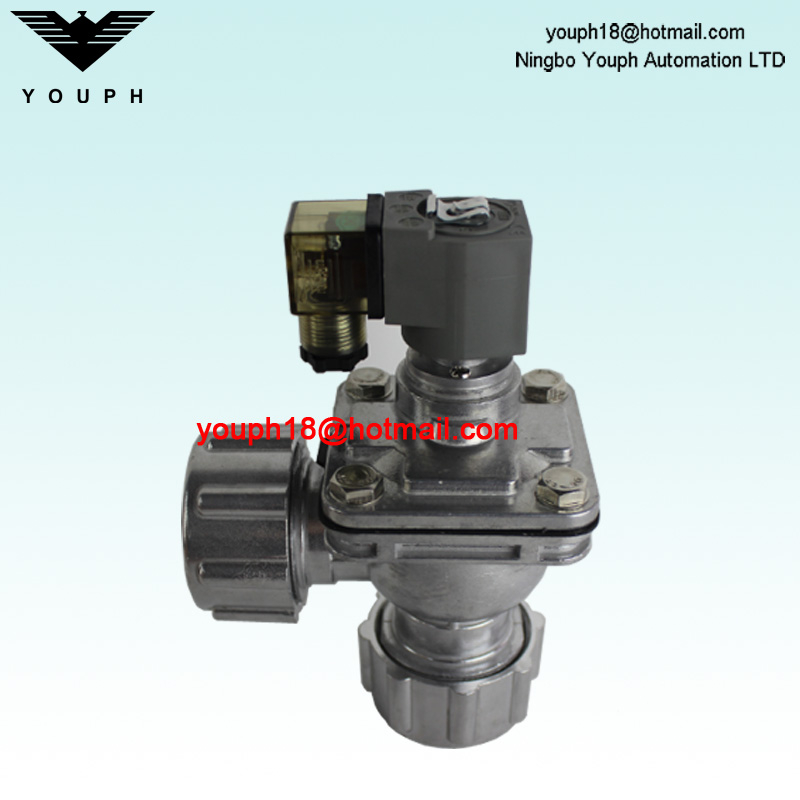

GOYEN CA25DD DD Série 1 'Vanne à jevs à jet d'impulsion de noix de commode

GOYEN CA25DD DD Série 1 'Vanne à jevs à jet d'impulsion de noix de commode

Description

Vanne à diaphragme haute performance avec ports de noix de commode. Disponible avec un pilote intégral ou comme une valve pilotée à distance. Sortie à 90 ° jusqu'à l'entrée.

Adapté à

Applications du collecteur de poussière, en particulier pour le nettoyage des filtres à jet à impulsions inverses et ses variations, y compris les filtres à sac, les filtres à cartouche, les filtres enveloppe, les filtres en céramique et les filtres à fibres métalliques frittés.

Construction

Corps et commode

Noix: aluminium (moulinté)

Ferrule: 304 SS

Armature: 430fr ss

Sceaux: nitrile ou viton (renforcé)

Printemps: 304 SS

Vis: 302 ss

Joints de noix de commode: nitrile ou viton

Siège de diaphragme: PA-6 (standard), acier doux enduit de viton ou PE à haute densité

Opération

Recommandé sur les temps: 50-500ms

Temps recommandé entre les impulsions: 1 minute ou plus

Entretien

Avant de mener une activité de maintenance sur le système, assurez-vous que les composants sont entièrement isolés de la pression et de l'alimentation. La pression et la puissance ne doivent pas être réappliqués tant que la valve n'a pas été entièrement assemblée. Le diaphragme et l'inspection du pilote doivent être effectués chaque année.

Kit de réparation de diaphragme

Nitrile: K2501

Viton: K2503

Basse température: K2504

Kit de solénoïde

Nitrile: K0380

Viton: K0384

Installation

Pour votre sécurité, ne sous-tut pas le système jusqu'à ce que toutes les vannes et tuyaux ne soient entièrement sécurisés. N'essayez pas de retirer une vanne ajustée pendant que le système est sous pression.

1. Préparez l'alimentation et les tuyaux de soufflage * pour convenir aux spécifications de la vanne. Évitez d'installer des vannes sous le réservoir.

2. Assurez-vous que le réservoir et les tuyaux sont exempts de saleté, de rouille ou d'autres particules.

3. Assurez-vous que l'air de l'alimentation est propre et sec.

4. Vannes de montage sur les tuyaux d'entrée et la soufflerie aux vannes, serrez les noix de commode.

5. Les réservoirs et les tuyaux doivent être retenus indépendamment de la valve.

6. établissez des connexions électriques au solénoïde ou connectez le port pilote RCA à la vanne pilote (vannes RCA uniquement).

7. Appliquez une pression modérée au système et vérifiez les fuites d'installation.

8. Système entièrement sous pression.

9. Testez le feu et écoutez une action en action et un bruit de pouls net.
