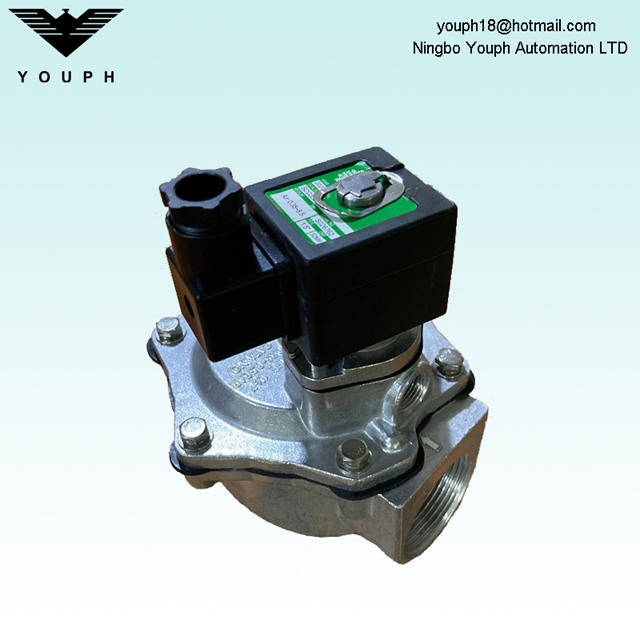

SCG353A047 Pilote intégré Corps fileté 1 1/2 Valve d'impulsion

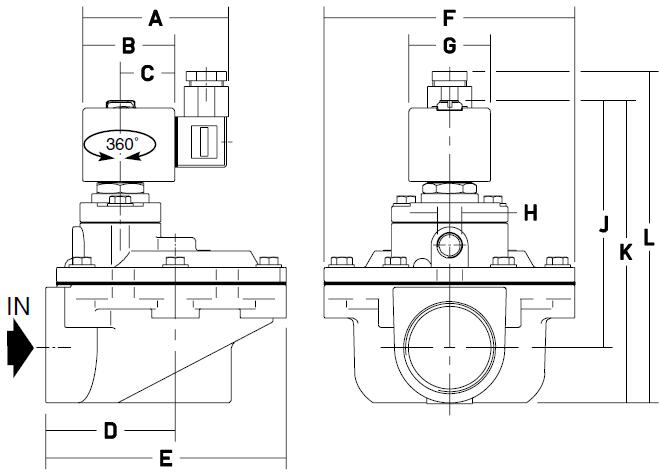

numéro de catalogue	A	B	C	D	E	F	G	H	J	K	L	poids
SCG353A047	80	50	30	71	130	136	45	G 3/8	131	161	178	1.40
SCG353A050	80	50	30	95	168	165	45	G 3/4	165	210	227	2.90
SCG353A051	80	50	30	95	168	165	45	G 3/4	165	210	227	2.60

CARACTÉRISTIQUES

1. Les vannes à diaphragme d'impulsion sont spécialement conçues pour le service de collecteur de poussière

applications, combinant un débit élevé, une longue durée de vie et une ouverture extrêmement rapide et

fermeture pour produire des opérations fiables et économiques

2. Les corps à haut débit, de type angle en combinaison avec le principal spécial

Les assemblages de diaphragmes donnent les caractéristiques de fonctionnement uniques requises pour la poussière

Applications de service collecteur

3. La conception avec des raccords de compression intégrale facilitera l'installation car

Il n'y a pas besoin de tuyauterie filetée

4. Les diaphragmes de haute qualité sont renforcés et se sont résistants pour garantir un

longue durée de fonctionnement, même dans des conditions difficiles

5. Les vannes à pilotes intégrales satisfont toutes les directives CE pertinentes

GÉNÉRAL

Pression différentielle: 0,35 - 8,5 bar [1 bar = 100kpa]

Plage de température ambiante: -20 à + 85 ° C

Matériaux en contact avec du liquide

Remarque: Assurez-vous que la compatibilité des fluides en contact avec les matériaux est vérifiée

Corps: aluminium

Tube de noyau: acier inoxydable

Noyau et bouchon: acier inoxydable

Ressorts: acier inoxydable

Sceaux et disque: NBR (nitrile)

Diaphragmes: CR (chloroprène)

Bobine d'ombrage: cuivre

Caractéristiques électriques

Classe d'isolation de la bobine: F

Connecteur: Spade Plug (câble φ 6 - 10 mm)

Sécurité électrique: CEI 335

Tensions standard: DC (=): 24V (autres tensions et 60 Hz sur demande) AC (~): 24V - 115V - 230V / 50 Hz

Options

1. Boîtier étanche avec bobine de borne à vis intégrée selon la classe de protection IP67, CEE 10

2.

3. Solénoïdes à l'épreuve des explosions et étanches selon les normes 'NEMA '

4. Exécutions de la connexion du tuyau (3 'uniquement)

5. Conformité aux normes 'ul '

6. Branchez avec une indication visuelle et / ou une suppression de tension de pointe

7. Timer électronique

8. Les vannes peuvent également être fournies avec des diaphragmes et des joints FPM (fluorelastomère). Utilisez la lettre de suffixe appropriée pour l'identification

INSTALLATION

1. Les vannes peuvent être montées dans n'importe quelle position sans affecter l'opération

2. La connexion du tuyau fileté est: G (ISO 228/1) ou raccord de compression

3. Pour les types d'ajustement de compression, l'étanchéité est obtenue par le joint comprimé sur le tube de soufflage

4. L'utilisation des joints en caoutchouc comme éléments d'étanchéité permettra un léger désalignement dans la tuyauterie

5. D'autres fils de tuyau sont disponibles sur demande

6. Les instructions d'installation / maintenance sont incluses avec chaque vanne

7. Le kit de pièces de rechange et les bobines de remplacement sont disponibles
