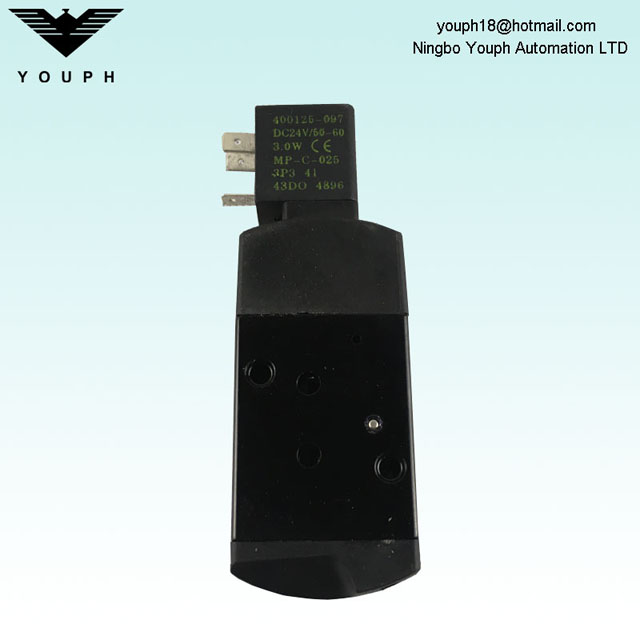

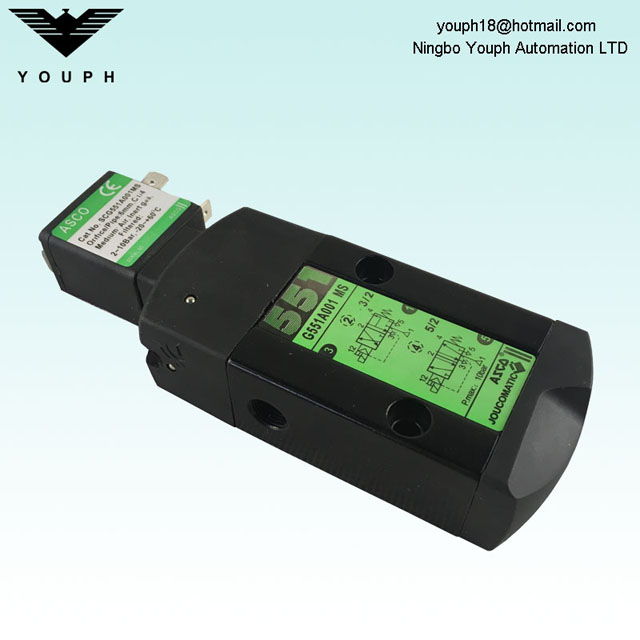

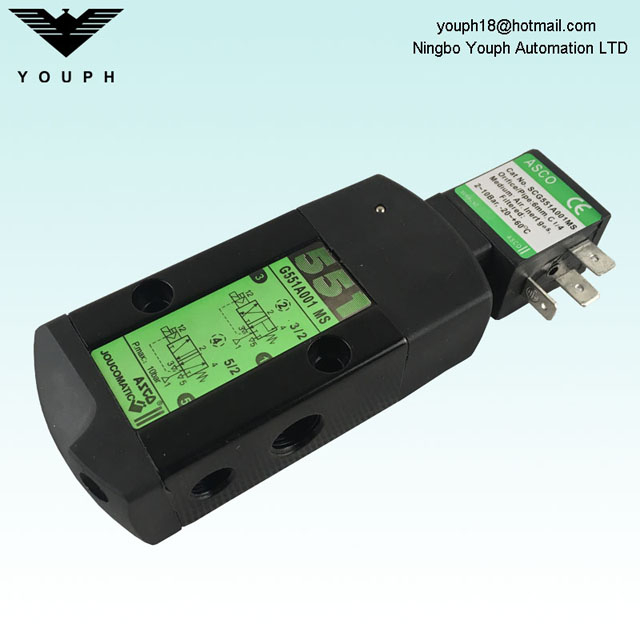

SCG551A001M

CARACTÉRISTIQUES

1. Les vannes de bobine monostable ont des données de sécurité fonctionnelles certifiées Tüv-Exida IEC 61508 et peuvent être utilisées jusqu'à SIL 4 (551 / Tüv) -SIL 3 (552-553 / exida)

2. Les soupapes de la bobine ont des connexions de port filetées et l'interface de style 'Namur '

3. La même soupape de bobine peut être adaptée pour la fonction 3/2 NC ou 512 pour contrôler les actionneurs d'actionnement et d'action unique

4. Tous les ports d'échappement de cette soupape de bobine sont connectés, offrant une meilleure protection de l'environnement, en particulier recommandée pour les zones sensibles telles que les salles Asclean et les applications dans les secteurs pharmaceutique et alimentaire

5. La valve offre une protection de l'environnement contre l'entrée des liquides, les poussières ou les autres matières étrangères (construction protégé par l'environnement)

6. Bobine moulée époxy pour les applications de services généraux

7. Les solénoïdes satisfont toutes les directives CE pertinentes

Options supplémentaires

1. D'autres threads de tuyau sont disponibles sur demande

2. Type de bobine CM25 avec la taille du connecteur 30 ISO 4400 (PG 11P) (série 551)

3. Bobine de polyamide

4. ex MB / MD (préfixe 'PV ') peut être fourni avec différentes longueurs de câble

5. La conformité à la norme 'ul ' est disponible sur demande (552-553 GAMES)

6. Ensemble de vis de montage en acier inoxydable, numéro de catalogue 97802212 (série 551)

7. Ensemble de deux réducteurs d'échappement, G1 / 8, numéro de catalogue 881 00344 (série 551)

8. ATEX à poussière (SCDU) avec une bobine et un connecteur de bouchon de basse avec le plomb (2 m de plomb), TPL 20651

Installer ation

1. Les instructions d'installation / maintenance sont incluses avec chaque vanne

2. Les vannes peuvent être montées dans n'importe quelle position sans affecter l'opération

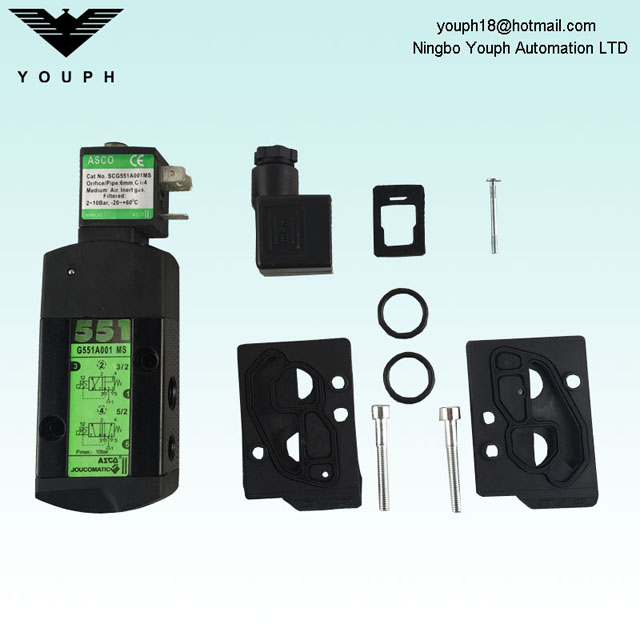

3. 3/2 NC-5/2 Soupape de bobine fournie avec deux plaques d'interface avec des surfaces d'accouplement Namur. Selon la fonction (3/2 NC OR5 / 2), positionnez l'une des deux plaques sur le corps de la soupape de la bobine avant de s'installer sur l'actionneur

4. IEC 61508 Sécurité fonctionnelle (suffixe SL), plage de température éteinte: -25 · C à +60 'c. Probabilité de défaillance à la demande, contactez-nous

5. Vanne de bobine fournie avec deux plaques d'interface avec des surfaces d'accouplement Namur. Selon la fonction (NC 3/2 ou 5/2), positionnez l'une des deux plaques sur le corps de la soupape de la bobine avant de s'installer sur l'actionneur

6. LT est nécessaire pour connecter des tuyaux ou des raccords aux ports d'échappement pour protéger les parties internes de la soupape de la bobine et de l'opérateur de sonpneumatique s'il est utilisé à l'extérieur ou dans des environnements difficiles (poussières, liquides, etc.)

7. Pin de cheville (si nécessaire), les boulons et les joints sont fournis en standard

8. L'identifiant de connexion tuyau fileté est: 8 = npt (ANSI 1.20.3); g = g (ISO 228/1)
